Модуль ввода-вывода МУ110-6У ОВЕН

Назначение модуля аналогового вывода ОВЕН МУ110-6У

Прибор предназначен для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы диапазоном от 0 до 10 В для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п.

К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля аналогового вывода ОВЕН МУ110-6У

1. 6 каналов 0-10 В.

2. Напряжение питания*: ~220 В и =24 В (универсальный источник питания)



Программное обеспечение:

1.   Диск Мх110  (RAR)

2.   Конфигуратор Мх110

Документация:

1.   Сертификат соответствия ГАЗПРОМСЕРТ для Мх110

2.   Декларация о соответствии на Мх110

3.   Руководство по эксплуатации МУ110-6У

4.   Список параметров МУ110-6У,МУ110-8И (Список параметров МУ110-6У,МУ110-8И)

5. Руководство пользователя программой «Конфигуратор М110»



Технические характеристики МУ110-6У  ОВЕН

Наименование	Значение
Напряжение питания: МУ110-220. 6У     МУ110-24.6У   МУ110-224.6У	90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц 18...29 В постоянного тока (номинальное напряжение 24 В) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или   20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более	6
Количество аналоговых выходных элементов	6
Тип аналоговых выходных элементов	ЦАП «параметр – напряжение 0…10 В»
Основная приведенная погрешность ЦАП, %, не более	± 0,5
Сопротивление нагрузки, подключаемое к выходу, кОм, не менее	2
Диапазон напряжений питания выхода , В	12...36
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек	115200
Протокол связи, используемый для передачи информации	ОВЕН; ModBus-RTU;  ModBus-ASCII; DCON
Степень защиты корпуса	IP20
Габаритные размеры прибора, мм	63х110х73
Температура окружающего воздуха	От минус 10 до +55 °С;
Гарантийный срок, лет	2



Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

1. закрытые взрывобезопасные помещения без агрессивных паров и газов;

2. температура окружающего воздуха от минус 10 до +55 °С;

3. верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги;

4. атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.



Схемы подключения МУ110-6У  ОВЕН

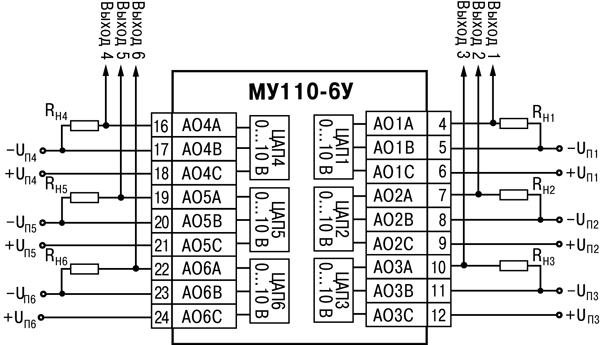

Общий чертеж МУ110-6У      Схема подключения к ВЭ типа ЦАП 0…10 В



Комплектация:

1. Модуль аналогового вывода ОВЕН МУ110-6У

2. Паспорт и руководство по эксплуатации

3. Программа конфигурирования «Конфигуратор М110» на CD

4. Гарантийный талон
