Модуль ввода-вывода МУ110-32Р ОВЕН

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным  управлением. Встроенные ВЭ могут работать в режиме ШИМ.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля дискретного вывода ОВЕН МУ110-32Р

1. 32 канала дискретного вывода, групповая развязка

2. Типы выходных элементов: Р – э/м реле 3 А ~250 В или =30 В

3. Возможность выдачи ШИМ-сигнала с любого выхода

Напряжение питания:

Программное обеспечение:

1.   Диск Мх110  (RAR)

2.   Конфигуратор Мх110

Документация:

1.   Сертификат соответствия ГАЗПРОМСЕРТ для Мх110

2.   Декларация о соответствии на Мх110

3.  Руководство по эксплуатации МУ110-32Р



Технические характеристики МУ110-32Р  ОВЕН

Наименование	Значение
Напряжение питания:
МУ110-220.32Р	90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
МУ110-24.32Р	18...29 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более:
МУ110-220.32Р	25
МУ110-24.32Р	20
Количество дискретных выходных элементов	32
Параметры дискретных выходов (электромагнитных реле)	3 А при напряжении не более 250 В 50 Гц и cos j > 0,4 или 3 А при постоянном напряжении не более 30 В
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек	115200
Протокол связи, используемый для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса	IP20
Габаритные размеры прибора, мм	(140x110x73)±1
Масса прибора, кг, не более	0,5
Средний срок службы, лет	8



Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

1. закрытые взрывобезопасные помещения без агрессивных паров и газов;

2. температура окружающего воздуха от минус 10 до +55 °С;

3. верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;

4. атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931-2008

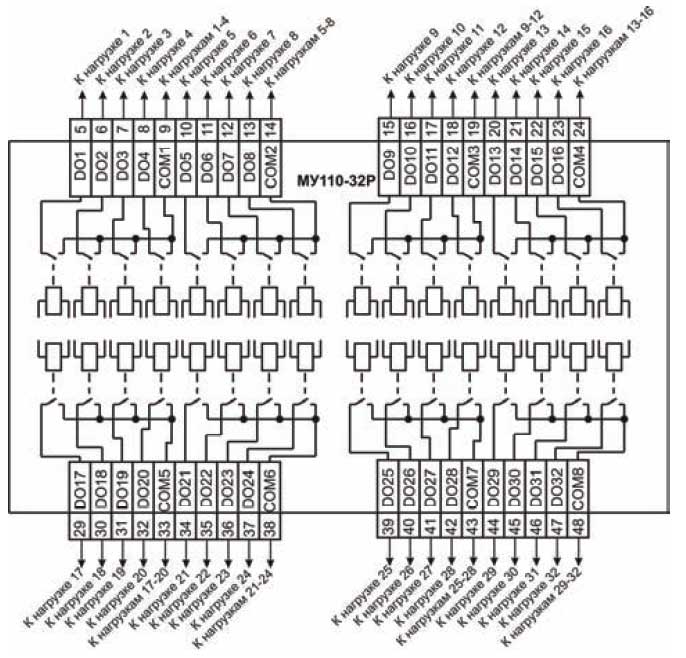

Схема подключения к ВЭ типа электромагнитное реле



Комплектация:

1. Модуль дискретного вывода ОВЕН МУ110-32Р

2. Паспорт и руководство по эксплуатации

3. Программа конфигурирования «Конфигуратор М110» на CD

4. Гарантийный талон
