Модуль ввода-вывода МВ110-8А ОВЕН
|
В основу Мх110 положен широко распространенный стандарт проводной связи RS-485. Все модули используют для коммуникации простые протоколы, основанные на принципе «запрос-ответ».
Основные особенности модуля ввода аналоговых сигналов МВ110-8А
-
8 универсальных каналов аналогового ввода
-
Типы входных сигналов: термопреобразователи сопротивления, термопары, унифицированные сигналы напряжения и тока (требуют использования внешнего резистора 50 Ом), сопротивление до 2 кОм
-
Частота измерений: до 0,3 сек на канал
-
Термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
-
Термопреобразователи сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
-
Унифицированные сигналы: 4-20 мА, 0-20 мА, 0-5 мА, +/-50мВ, 0-1 В
-
Напряжение питания: ~220 В и =24 В (универсальный источник питания)
Модули Мх110 ориентированы в первую очередь на отечественного потребителя
Мх110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
-
короткие сроки производства и поставки;
-
удобство приобретения через широкую диллерскую сеть;
-
гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
-
подробную документацию полностью на русском языке;
-
грамотную техническую поддержку и обучение;
-
открытость вашим идеям при расширении линейки.
Справка «Функционирование входного и выходного цифровых фильтров прибора МВ110-АС» скачать
Программное обеспечение:
Диск Мх110 (RAR)
Конфигуратор Мх110
Документация:
-
Сертификат средств измерений МВ110 (Россия)
-
Декларация о соответствии на МВ110
-
Сертификат средств измерений МВ110 (Казахстан)
-
Сертификат средств измерений МВ110 (Беларусь)
-
Руководство пользователя программой «Конфигуратор М110»
- Руководство по эксплуатации МВ110-8А
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Тип протокола определяется прибором автоматически. Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться контроллеры ОВЕН ПЛК и т.п.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Характеристики прибора ОВЕН МВ110-8А
|
Напряжение питания:
|
от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63Гц или
от 20 до 375 В постоянного тока (номинальное напряжение 24 В)
|
|
Потребляемая мощность, ВА, не более
|
6
|
|
Количество аналоговых входов
|
8
|
|
Время опроса одного входа*:
|
|
|
термометры сопротивления, с, не более
|
0,9
|
|
термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более
|
0,6
|
|
Предел основной приведенной погрешности при измерении:
термоэлектрическими преобразователями, %
термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока, %
|
+0,5
+0,25
|
|
Электрическая прочность изоляции цепей, В
|
1500
|
|
Интерфейс связи с компьютером
|
RS-485
|
|
Максимальная скорость обмена по интерфейсу RS-485, бит/сек
|
115200
|
|
Протокол связи, используемый для передачи информации
|
ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
|
|
Степень защиты корпуса
|
IP20 со стороны передней панели,
IP00 со стороны клеммной колодки
|
|
Габаритные размеры прибора, мм, не более
|
63х110х73
|
|
Масса прибора, кг, не более
|
0,5
|
|
Средний срок службы, лет
|
10
|
|
Средняя наработка на отказ, ч, не менее
|
50 000
|
|
Примечание – *Опрос входов происходит последовательно, т.е. опрос восьми входов займет время, равное сумме опросов входов с 1 по 8.
|
Используемые на входе сигналы постоянного тока, напряжения и сопротивления
|
Дискретные датчики с выходом типа «сухой контакт»
|
|
Датчики контактные («сухие»)
|
0 и 100
|
Не устанавливается
|
±0,25
|
|
Сигнал постоянного напряжения
|
|
от минус 50 до 50 мВ
|
0…100
|
0,1
|
±0,25
|
|
Унифицированные сигналы по ГОСТ 26.011-80
|
|
от 0 до 1 В
|
0...100
|
0,1
|
+0,25
|
|
от 0 до 5 мА
|
0...100
|
0,1
|
+0,25
|
|
от 0 до 20 мА
|
0...100
|
0,1
|
|
от 4 до 20 мА
|
0...100
|
0,1
|
|
Датчики положения задвижек
|
|
Резистивный (от 25 до 900 Ом)
|
от 2,8* до 100
|
1
|
+0,25
|
|
Резистивный (от 25 до 2000 Ом)
|
от 1,26* до 100
|
1
|
|
Токовый от 0 (4) до 20 мА
|
от 0 до 100
|
1
|
+0,25
|
|
Токовый от 0 до 5 мА
|
от 0 до 100
|
1
|
|
Примечание – *Диапазон сопротивления от 0 до 25 Ом воспринимается прибором как короткое замыкание датчика.
|
Используемые на входе первичные преобразователи (датчики)
|
Термометры сопротивления по ГОСТ Р 8.625-2006
Термопреобразователи сопротивления по ГОСТ 6651-94*
|
|
Cu 50 (a=0,00426 оС -1)
|
–50…+200
|
0,1
|
+0,25
|
|
50М (a=0,00428 оС -1)
|
–200…+200
|
0,1
|
|
Pt 50 (a=0,00385 оС -1)
|
–200…+850
|
0,1
|
|
50П (a=0,00391 оС -1)
|
–240…+1100
|
0,1
|
|
Cu 100 (a=0,00426 оС -1)
|
–50…+200
|
0,1
|
|
100М (a=0,00428 оС -1)
|
–200…+200
|
0,1
|
|
Pt 100 (a=0,00385 оС -1)
|
–200…+850
|
0,1
|
|
100П (a=0,00391 оС -1)
|
–240…+1100
|
0,1
|
|
Ni 100 (a=0,00617 оС -1)
|
–60…+180
|
0,1
|
|
Pt 500 (a=0,00385 оС -1)
|
–200…+850
|
0,1
|
|
500П (a=0,00391 оС -1)
|
–250…+1100
|
0,1
|
|
Cu 500 (a=0,00426 оС -1)
|
–50...+200
|
0,1
|
|
500М (a=0,00428 оС -1)
|
–200...+200
|
0,1
|
|
Ni500 (a=0,00617 оС -1)
|
–60...+180
|
0,1
|
|
Cu 1000 (a=0,00426 оС -1)
|
–50...+200
|
0,1
|
|
1000М (a=0,00428 оС -1)
|
–200...+200
|
0,1
|
|
Pt 1000 (a=0,00385 оС -1)
|
–200...+850
|
0,1
|
+0,25
|
|
1000П (a=0,00391 оС -1)
|
–250...+1100
|
0,1
|
|
Ni 1000 (a=0,00617 оС -1)
|
–60...+180
|
0,1
|
|
ТСМ гр. 23
|
–50...+200
|
0,1
|
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
|
|
TХК (L)
|
–200…+800
|
0,1
|
+0,5
|
|
TЖК (J)
|
–200…+1200
|
0,1
|
|
TНН (N)
|
–200…+1300
|
0,1
|
|
TХА (К)
|
–200…+1360
|
0,1
|
|
TПП (S)
|
–50…+1750
|
0,1
|
|
TПП (R)
|
–50…+1750
|
0,1
|
|
TПР (В)
|
+200…+1800
|
0,1
|
|
TВР (А-1)
|
0…+2500
|
0,1
|
|
TВР (А-2)
|
0…+1800
|
0,1
|
|
TВР (А-3)
|
0…+1800
|
0,1
|
|
TМК (Т)
|
–250…+400
|
0,1
|
|
Примечания
1 *Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для использования в странах СНГ.
2 Для работы с прибором могут быть использованы только изолированные термопары с незаземленными рабочими спаями.
|
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
-
закрытые взрывобезопасные помещения без агрессивных паров и газов;
-
температура окружающего воздуха от минус 10 до +55 °С;
-
верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
-
атмосферное давление от 86 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931-2008.
По электромагнитной совместимости модули относятся к оборудованию класса А по ГОСТ Р 51522-99.
 |
| Общий чертеж МВ110-8А |
|
Схемы подключения датчиков различных типов
|
|
|
|

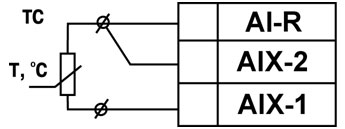

Схема подключения термометра сопротивления
|

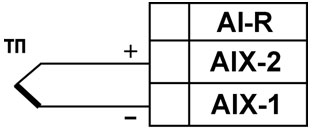

Схема подключения термоэлектрического преобразователя
|
|
|
|
|

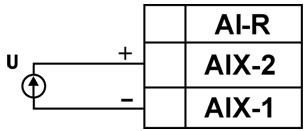

Схема подключения активного датчика с выходом в виде напряжения -50.0…50.0 мВ или 0…1.0 В
|

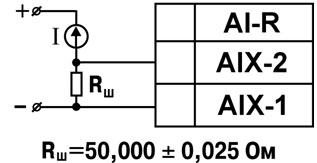

Схема подключения активного датчика с токовым выходом 0…5.0, 0…20.0 или 4…20.0 мА
|
|
|
|
|

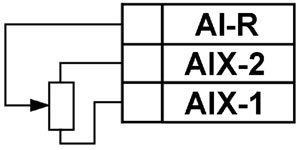

Схема подключения датчика положения резистивного типа 0…900 Ом или 0…2000 Ом
|
Схема подключения дискретных датчиков «сухие контакты»
|
|
Комплектация:
- Модуль ввода аналоговых сигналов МВ110-8А
- Паспорт и руководство по эксплуатации
- Программа конфигурирования «Конфигуратор М110» на CD
- Гарантийный талон
|
| |
Производитель: ОВЕН (Россия)
