Высокоточные интеллектуальные датчики давления ОВЕН ПД200

Преобразователь давления интеллектуальный

ТУ 4212-002-46526536-2009
Декларация о соответствии ТР Таможенного союза
Внесены в Государственный реестр средств измерений
Разрешение на применение РОСТЕХНАДЗОРА
Сертификат взрывозащиты ТР Таможенного союза 1Exd IICT6Gb
Сертификат соответствия ГАЗПРОМСЕРТ

ОВЕН ПД200 является интеллектуальным датчиком давления и обеспечивает непрерывное преобразование давления измеряемой среды (дифференциального, избыточного и избыточного-вакуумметрического) в унифицированный выходной токовый сигнал 4…20 мА и цифровой сигнал стандарта HART.

Рекомендуемая рабочая среда для датчиков – различные жидкости (в том числе агрессивные), пар, газы (в том числе метан), парогазовые и газовые смеси, не агрессивные к материалу измерительной мембраны и уплотнения сенсора, при давлении, не превышающем верхний предел измерения датчика.

Преобразователи предназначены для использования на промышленных объектах и объектах ЖКХ в различных системах автоматического контроля, регулирования и управления технологическими процессами: расход на сужающих устройствах (имеется корнеизвлекающая функция), измерение уровня в герметичных емкостях под давлением, контроль засоренности фильтров, контроль работы насосов, вентиляторов и т.п.

Преобразователи давления имеют «полевое» исполнение, что позволяет применять их в системах, размещаемых на «открытом воздухе» в районах со сложными климатическими условиями. ОВЕН ПД200 с взрывозащитой типа «Взрывонепроницаемая оболочка» 1ExdIICT6Gb могут применяться во взрывоопасных зонах.



Преимущества преобразователей давления ОВЕН ПД200:

  • Наличие HART-интерфейса для передачи информации в цифровом виде об измеряемых параметрах и состоянии прибора.
  • Возможность перенастройки преобразователя с кнопок на лицевой панели.
  • Встроенная жидкокристаллическая индикация с подсветкой, отображающая: величину/ единицы/ % измеренного давления + графическая шкала.
  • Класс точности – 0,1 % на номинальном диапазоне.
  • Перенастройка диапазона до 100:1 – для ПД200-ДД и до 10:1 – для ПД200-ДИ/ДИВ.
  • Широкий спектр номиналов сенсоров предоставляет возможность подбора датчика под любую задачу.
  • Корпус поворачивается относительно измерительного штуцера на 360°, индикатор поворачивается на 330°.



Схема подключения

Высокоточные интеллектуальные датчики ОВЕН ПД200. Схема подключения



Технические характеристики

Ниаменование

Значение

Выходной сигнал постоянного тока

4…20 мА

Пределы основной погрешности измерения

±0,1 % ДИ

Напряжение питания

18...42 В

Сопротивление нагрузки

Не менее 250 Ом

Степень защиты корпуса

IP65

Среднее время наработки

500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

2 года

Масса преобразователей

Не более 3,5 кг

Диапазон рабочих температур окружающего воздуха

-20 (-40*)…70 °С

Диапазон температур измеряемой среды

-40…100 °С

  Сертификат средств измерений ОВЕН ПД200 (Россия)

  Разрешение Ростехнадзора на ОВЕН ПД200

  Сертификат средств измерений ОВЕН ПД200 (Казахстан)

  Сертификат соответствия ГАЗПРОМСЕРТ для ПД200

  Сертификат взрывозащиты для ПД200

  Сертификат средств измерений ОВЕН ПД200 (Беларусь)

  Пищевой сертификат ПД200

  Руководство по эксплуатации ПД200 (Общее руководство по эксплуатации на датчики ПД200-хх)

  Презентация ПД100 и ПД200



Преобразователи избыточного, избыточно-вакуумметрического давления ПД200-ДИ Х-315-0,1-2-Н



Преобразователи избыточного, избыточно-вакуумметрического давления ПД200-ДИ/ДИВПреобразователи избыточного, избыточного-вакуумметрического давления общепромышленные и во взрывозащищенном (EXD) исполнении.Датчики ОВЕН ПД200-ДИ модели 315 представляют собой преобразователи избыточного давления с керамической измерительной мембраной, присоединительным штуцером М20х1,5 и металлическим кабельным вводом.
Основные функции преобразователя:
  • ИЗМЕРЕНИЕ избыточного давления нейтральных к оксиду алюминия (Al2O3) сред (воздух, пар, различные жидкости)
  • ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА и HART-протокол
  • ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – ряд значений от 0,004 до 7 МПа
  • ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – ДЕСЯТИКРАТНАЯ от номинала сенсора
  • КЛАСС ТОЧНОСТИ – 0 ,1
  • СТЕПЕНЬ ЗАЩИТЫ корпуса датчика давления – IP65
  • ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

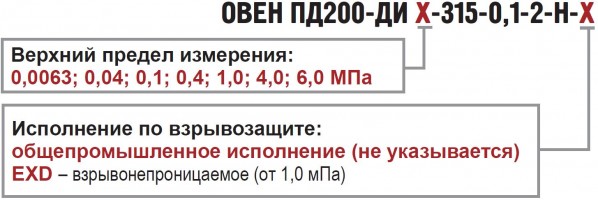

Обозначение при заказе

Преобразователи избыточного, избыточно-вакуумметрического давления. Модификации



Наименование

Значение

Выходной сигнал постоянного тока

4…20 мА

Пределы основной погрешности измерения

±0,1 % ДИ

Напряжение питания

18...42 В

Сопротивление нагрузки

Не менее 250 Ом

Степень защиты корпуса

IP65

Среднее время наработки

500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

2 года

Масса преобразователей

Не более 3,5 кг

Диапазон рабочих температур окружающего воздуха

-20 (-40*)…70 °С

Диапазон температур измеряемой среды

-40…100 °С



Документация





Конструктивное исполнение датчика ПД200-ДИ модели 315 Конструктивное исполнение датчика ПД200-ДИ модели 315
Конструктивное исполнение датчика ПД200-ДИ модели 315



Наименование

Значение

Выходной сигнал постоянного тока

4…20 мА

Пределы основной погрешности измерения

±0,1 % ДИ

Напряжение питания

18...42 В

Сопротивление нагрузки

Не менее 250 Ом

Степень защиты корпуса

IP65

Среднее время наработки

500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

2 года

Масса преобразователей

Не более 3,5 кг

Диапазон рабочих температур окружающего воздуха

-20 (-40*)…70 °С

Диапазон температур измеряемой среды

-40…100 °С



Преобразователи дифференциального давления общепромышленные ПД200-ДД Х-155-0,1-2-Н



Преобразователи дифференциального давления общепромышленные ПД200-ДД Х-155-0,1-2-НПреобразователи дифференциального давления общепромышленные и во взрывозащищенном (EXD) исполненииДатчики ОВЕН ПД200 модели 155 представляют собой преобразователи дифференциального давления в полевом корпусе с измерительной мембраной из нержавеющей стали и металлическим кабельным вводом.Преобразователи данной модели предназначены для измерения перепада давления или уровня жидкости в сосудах под давлением или расхода среды на сужающих устройствах в системах автоматического регулирования и управления на основных и вторичных производствах в промышленности и ЖКХ: газораспределительных системах, узлах учета газа, объектах энергетики, «барабанах» котлов в котельных, парогенерирующих объектах, вентиляционных системах и т.п.

Основные характеристики преобразователя:

  • ИЗМЕРЕНИЕ разности давления нейтральных к нержавеющей стали сред (воздух, пар, различные жидкости)
  • ПРЕОБРАЗОВАНИЕ перепада давления в унифицированный сигнал постоянного тока 4...20 мА и HART-протокол
  • ВЕРХНИЙ ПРЕДЕЛ измеряемого перепада давления (ВПИ) – ряд значений от ± 60,0 Па до ± 0,6 МПа
  • МАКСИМАЛЬНОЕ СТАТИЧЕСКОЕ ДАВЛЕНИЕ – 13 МПа
  • КЛАСС ТОЧНОСТИ – 0,1
  • СТЕПЕНЬ ЗАЩИТЫ корпуса датчика давления – IP65
  • ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

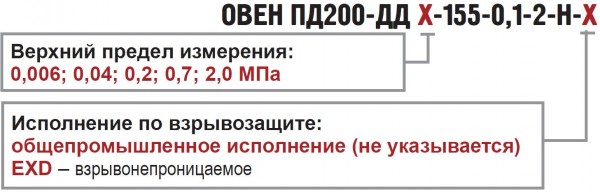

Обозначение при заказе

Преобразователи дифференциального давления общепромышленные ПД200-ДД Х-155-0,1-2-Н



Документация





Наименование

Значение

Выходной сигнал постоянного тока

4…20 мА

Пределы основной погрешности измерения

±0,1 % ДИ

Напряжение питания

18...42 В

Сопротивление нагрузки

Не менее 250 Ом

Степень защиты корпуса

IP65

Среднее время наработки

500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

2 года

Масса преобразователей

Не более 3,5 кг

Диапазон рабочих температур окружающего воздуха

-20 (-40*)…70 °С

Диапазон температур измеряемой среды

-40…100 °С



Конструктивное исполнение датчика ПД200-ДД модели 155 Конструктивное исполнение датчика ПД200-ДД модели 155

Конструктивное исполнение датчика ПД200-ДД модели 155
