ЕКОН134 ОВЕН СНЯТ С ПРОИЗВОДСТВА!
|
с 25 декабря 2017года изделие будет снято с производства.
Преобразователь ЕКОН134 предназначен для подключения устройств c последовательным интерфейсом (RS-232, RS-485) к сети Ethernet. Он может применяться в системах диспетчеризации, автоматизированных системах учета энерго- и теплоэнергоресурсов как коммерческих, так и технологических.
Функциональные возможности преобразователя ОВЕН ЕКОН134:
-
Работа в одном из двух режимов передачи данных Ethernet — RS-232/RS-485: «ЗАПРОС-ОТВЕТ», «БЕЗ ЗАПРОСА»
-
Одновременное обращение нескольких устройств из сети Ethernet к одному порту (RS-232, RS-485)
-
Связь двух устройств с последовательными интерфейсами (RS-232, RS-485) по сети Ethernet
-
Индикация обмена через последовательные порты
В режиме «ЗАПРОС-ОТВЕТ» осуществляется прием запроса по сети Ethernet, передача его на указанный порт запрашиваемого устройства, получение и передача ответа в сеть Ethernet устройству, отправившему запрос.
Режим «БЕЗ ЗАПРОСА» обеспечивает прием данных от устройства на последовательный порт, передачу этих данных в сеть Ethernet указанному устройству, прием данных по сети Ethernet и передачу их на указанный последовательный порт.
Отличительные характеристики ЕКОН134:
-
4 последовательных порта для удаленной работы по сети Ethernet (Internet) с одним или несколькими устройствами, оснащенными интерфейсом RS-232/RS-485
-
2 универсальных последовательных интерфейса RS-232/RS-485, режим работы определяется при помощи встроенных DIP-переключателей
-
Прибор имеет возможность конфигурирования параметров работы и замены внутреннего программного обеспечения (ПО) через WEB-интерфейс или через программу Конфигуратор Виртуальных Портов (КВП)
-
Высокая скорость передачи данных по последовательным портам, до 921600 бот посредством сетевого протокола UDP
-
Один полномодемный последовательный порт RS-232
- Широкий диапазон температур: от -25 до +70 ºС
Основные технические характеристики ОВЕН ЕКОН134
|
Диапазон напряжений питания постоянного тока, В
|
от 10 до 30
|
|
Максимальная потребляемая мощность, не более, ВА
|
5
|
|
Поддерживаемые интерфейсы
|
RS-232, RS-485, Ethernet 10/100 Мб/с
|
|
Степень защиты корпуса
|
IP20
|
|
Габаритные размеры, мм
|
77 x119,5 x30
|
|
Масса прибора, кг, не более
|
0,5
|
|
Средний срок службы лет, не менее
|
8
|
Характеристики последовательных интерфейсов связи прибора. ОВЕН ЕКОН134
|
Порт 1
|
RS-232 (RxD, TxD, GND, RTS, CTS)
RS-485 (A(Data+), B(Data-), GND)
|
|
Порт 2
|
RS-232 (RxD, TxD, GND, RTS, CTS, DSR, DTR, DCD)
|
|
Порт 3
|
RS-232 (RxD, TxD, GND, RTS, CTS)
|
|
Порт 4
|
RS-232 (RxD, TxD, GND, RTS, CTS)
RS-485 (A(Data+), B(Data-), GND)
|
Параметры интерфейсов ОВЕН ЕКОН134
|
Тип соединителя
|
RJ45
|
|
Максимальная скорость обмена данными, бит/с, не менее
|
921600
|
|
Тип четности
|
Нет (None), Чет (Even), Нечет (Odd),
Всегда 1 (Mark), Всегда 0 (Spase)
|
|
Количество бит данных
|
5, 6, 7, 8
|
|
Количество стоп-бит
|
1; 1,5; 2
|
|
Тип контроля потока
|
RTS/CTS, DTR/DSR, XON/XOFF, Нет
|
 |
|
Внешний вид верхней панели прибора
|
 |
 |
 |
|
Блок DIP-переключателей
|
Разъем питания
|
Разъем Ethernet
|
|
На верхней панели прибора расположены:
-
разъем интерфейсов USB 2.0, предназначенный для подключения к прибору устройств, оснащенных интерфейсом USB 2.0 (в данной модификации прибора этот интерфейс не поддерживается);
-
кнопка «RESET», предназначенная для перезагрузки внутреннего ПО прибора;
-
блок DIP-переключателей – четыре DIP-переключателя предназначены для конфигурирования портов P1, P3, P4 прибора и выбора параметров прибора;
-
разъем питания, предназначенный для подключения к прибору источника питания постоянного тока;
- разъем Ethernet, предназначенный для подключения прибора к сети Ethernet 10/100Мбит/с.

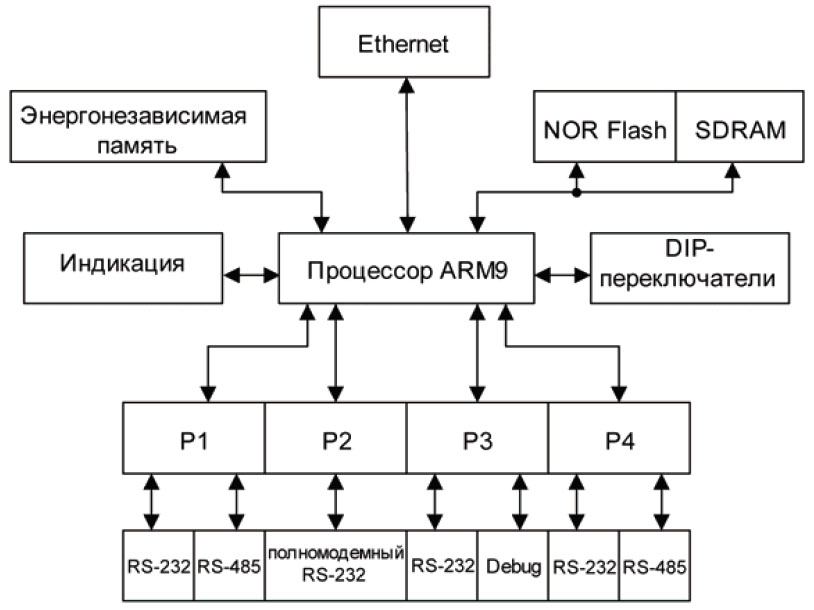

Функциональная схема ЕКОН134
|
| |
