Датчики уровня ОВЕН кондуктометрические одно электродные

Датчики уровня кондуктометрического типа предназначены для измерения и сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия Пример применения Пример применения

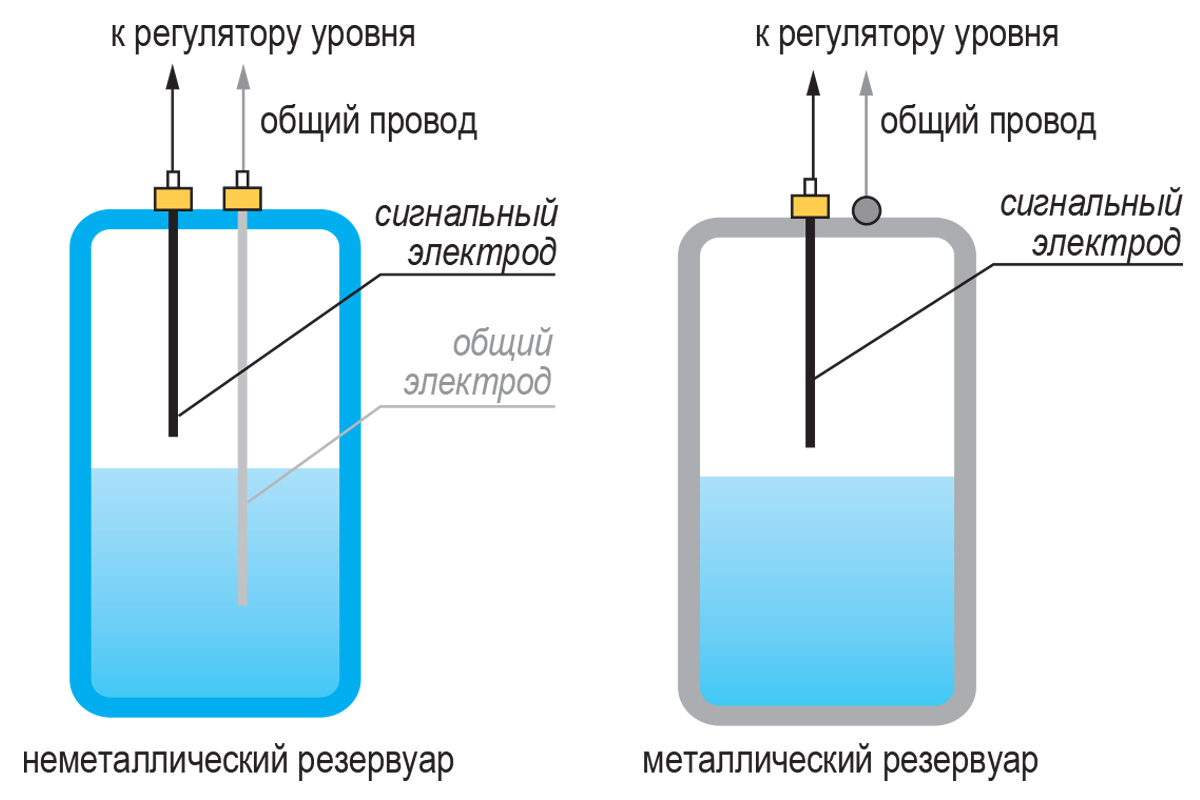

Принцип действия

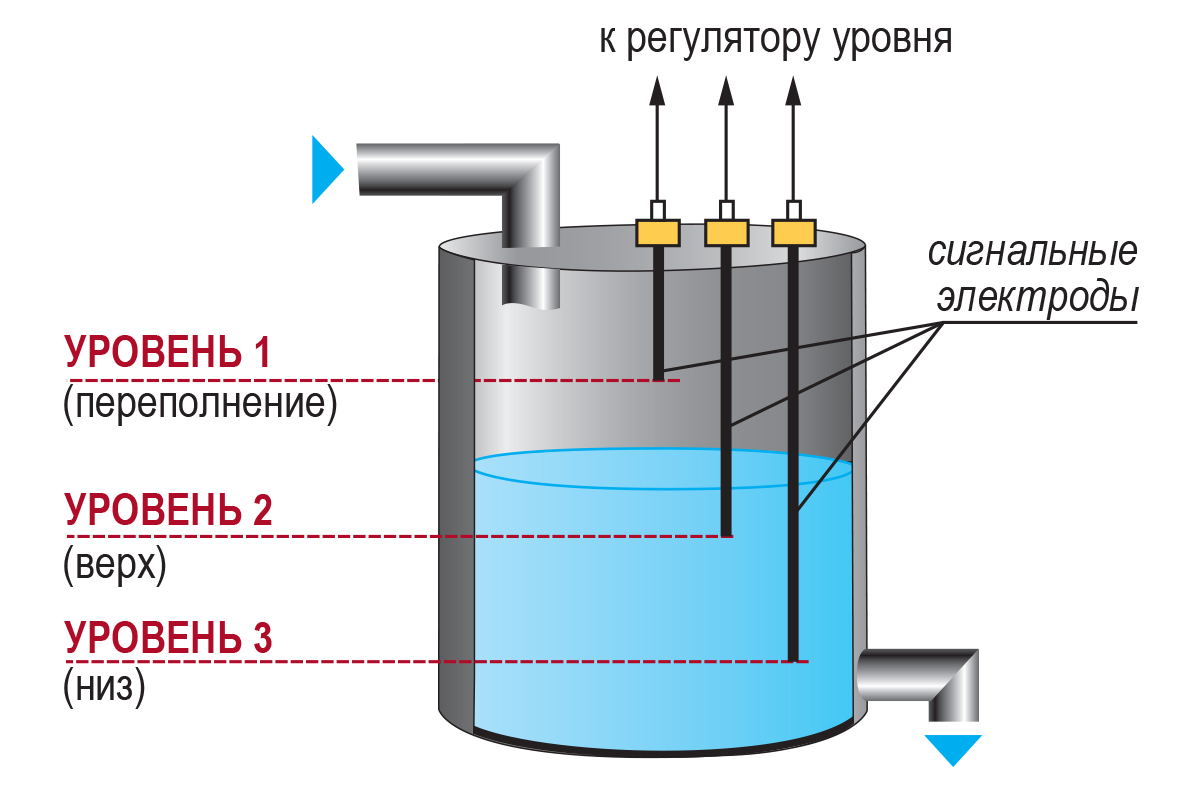

 Пример применения (металлический резервуар) вертикальный монтаж

Пример применения (металлический резервуар) горизонтальный монтаж

Тип датчиков и модификация

Одноэлектродные датчики

Стержни (электроды)

ДС.ПВТ

ДС.2

ДС.П

Стержень

Стержень 1,95 с адаптером

Габаритный чертеж

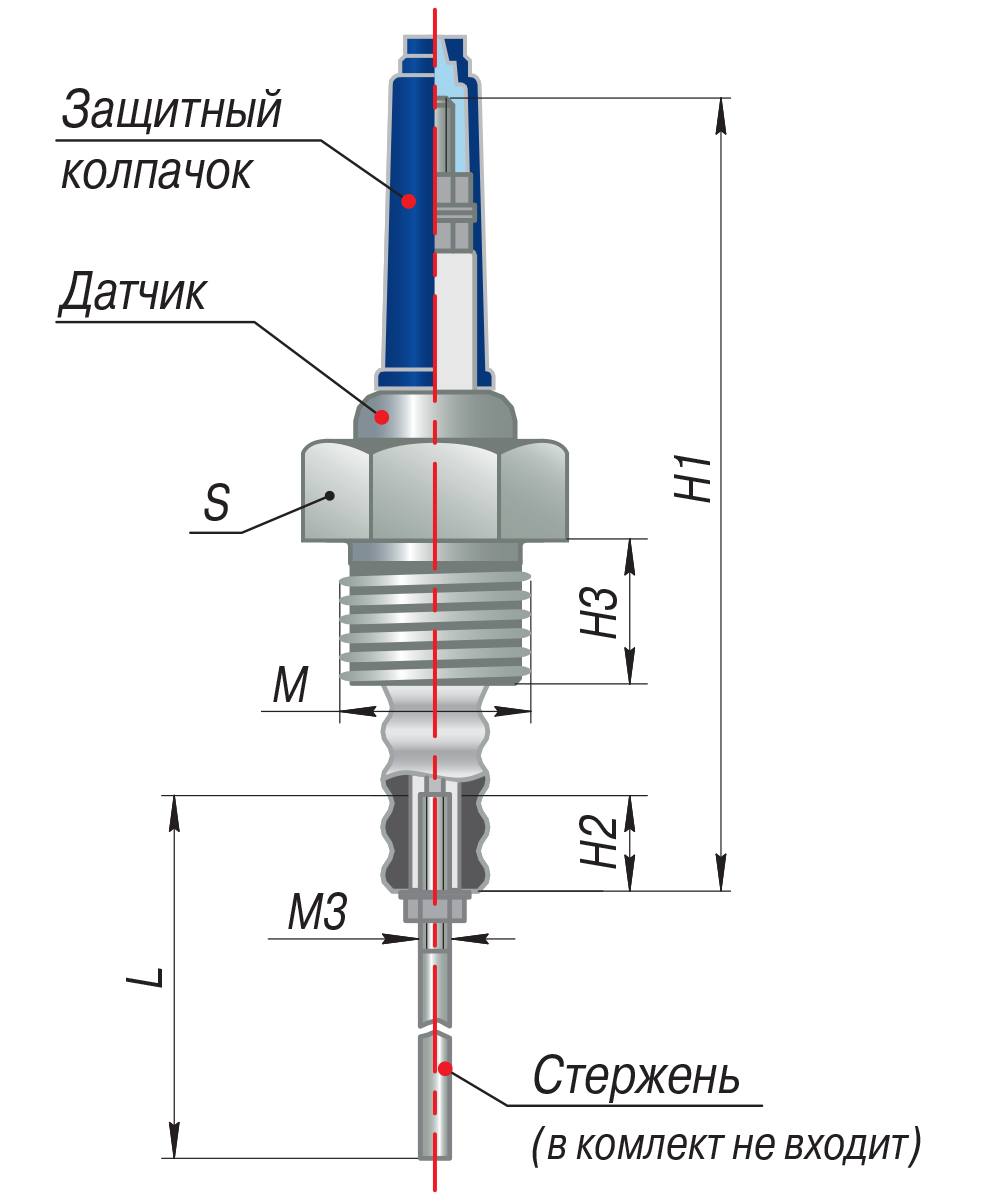

Одноэлектродные датчики ДС.ПВТ чертеж.

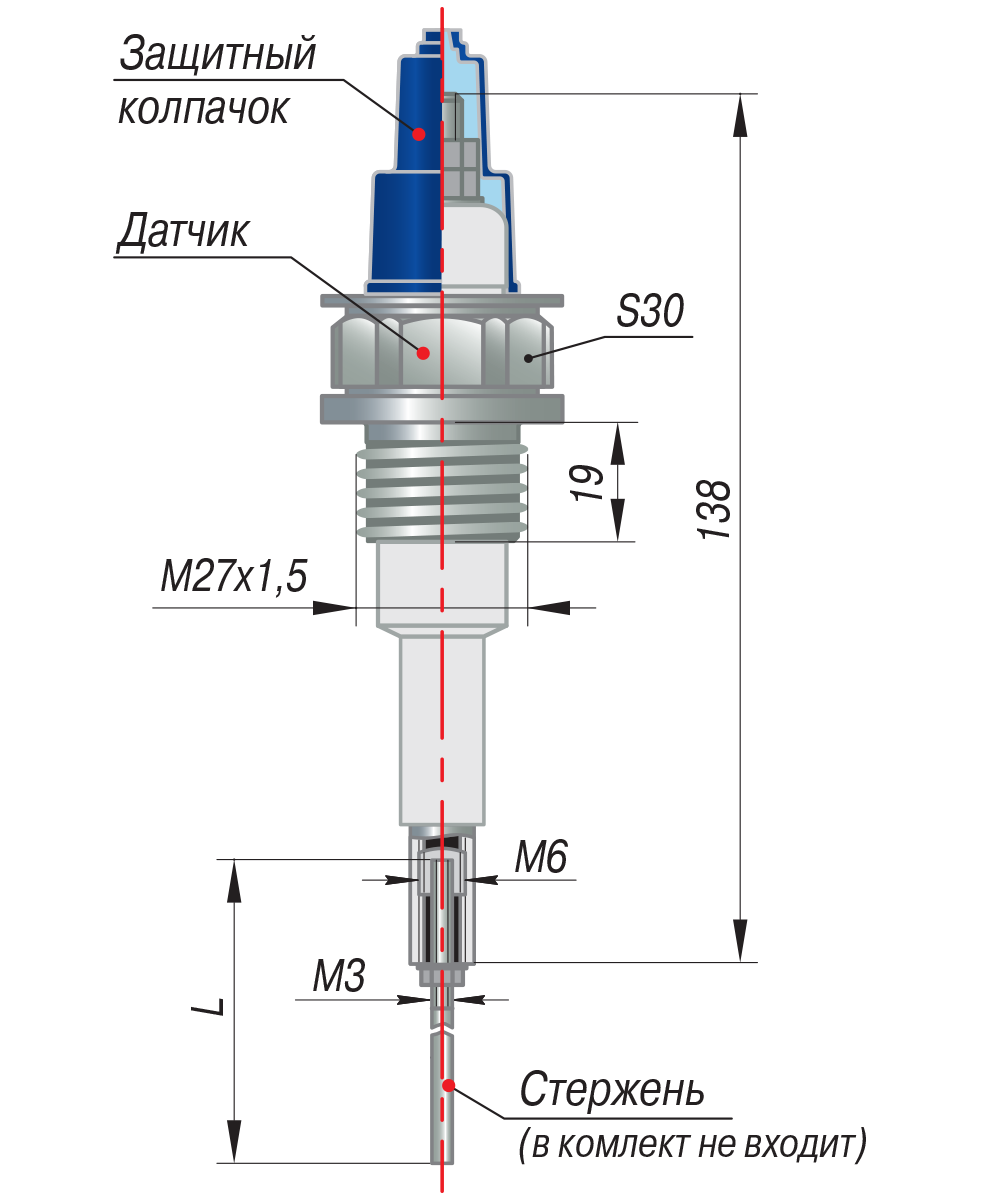

Чертеж одноэлектродные датчики ДС.2

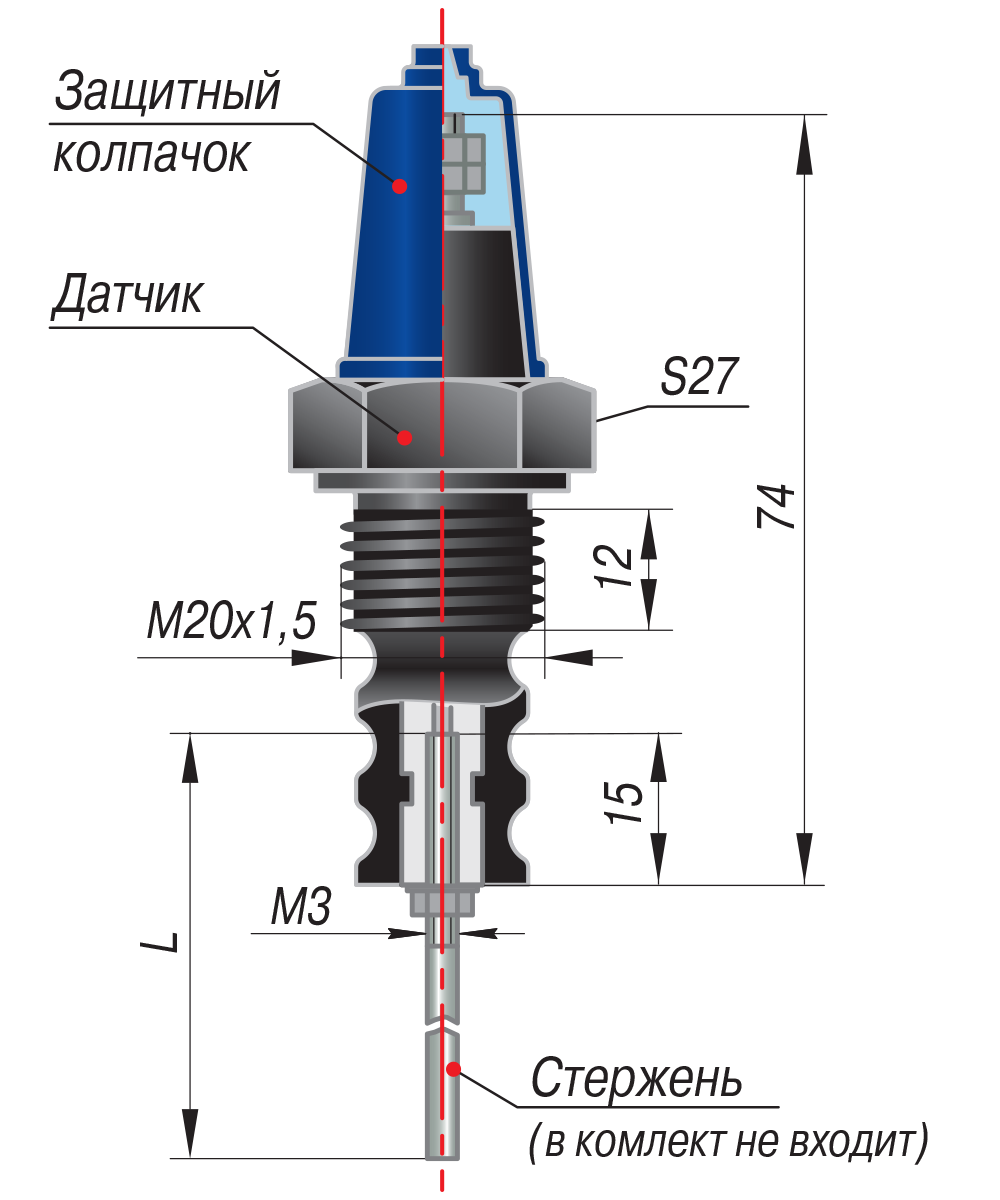

Чертеж одноэлектродные датчики ДС.П

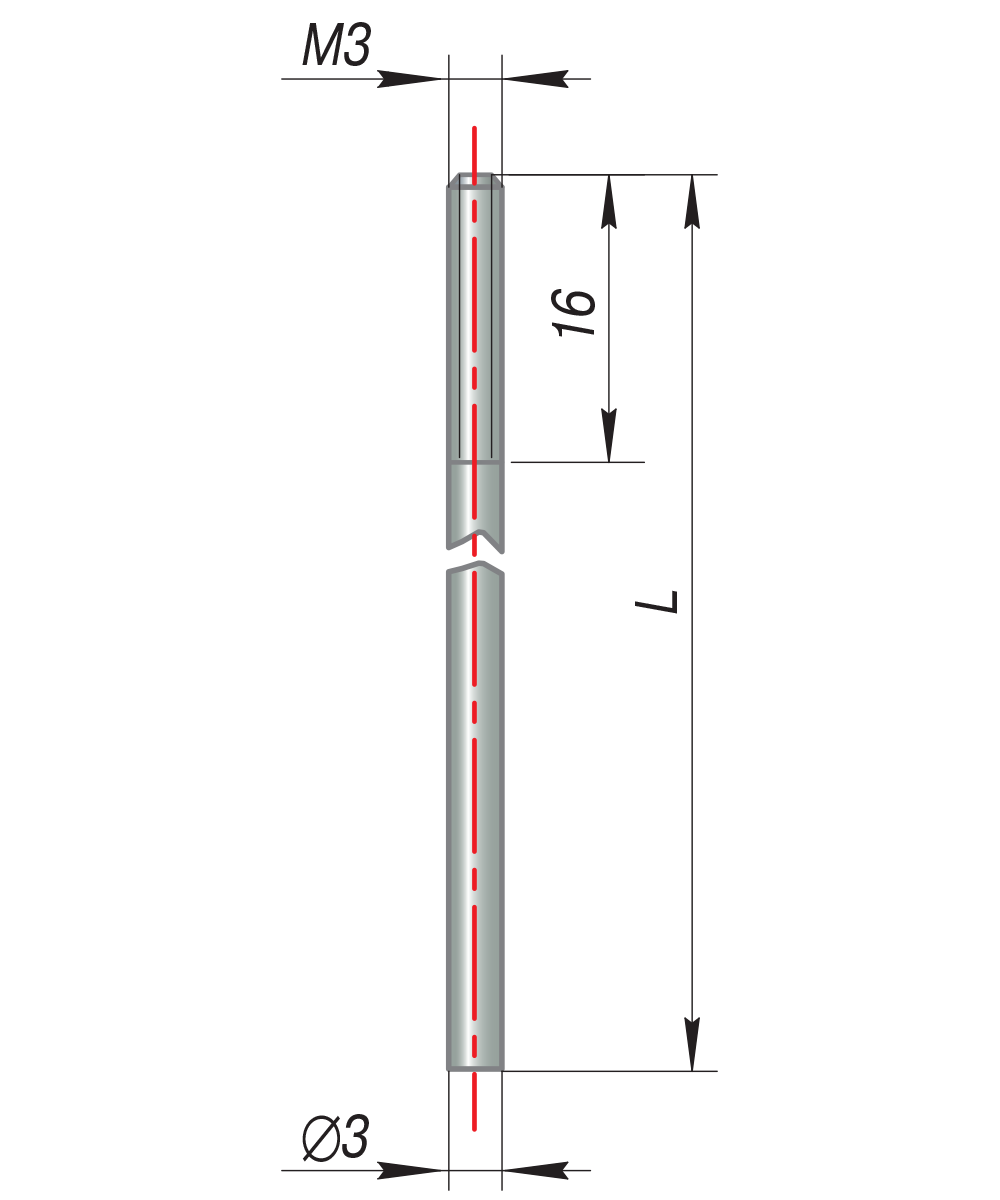

Стержень (электроды) Стержен с адаптером

Длина стержней, L*



0,5; 1,0; 1,95; 2,5; 3,0; 3,5; 4,0 м

1,95 м

Присоединительные размеры

Резьба М

S, мм

H1, мм

H2, мм

H3, мм

М18х1,5 мм

20

67

10

11

М20х1,5 мм

24

83

13

15

G1/2

24

83

13

15

М27х1,5 мм

S30

М20х1,5 мм

S27

М3х0,5 мм

Материал

Материал изолятора – полифениленсульфид

Материал изолятора – фторопласт

Материал изолятора – пластмасса

Материал стержня – сталь нержавеющая 12Х18Н10Т

Давление измеряемой среды, не более

2,5 МПа

0,25 МПа

0,1 МПа

Максимальная рабочая температура

240 °С

100 °С

Конструктивные преимущества

Особенности конструкции препятствуют скапливанию жидкости на датчике, предотвращая его ложное срабатывание

-

Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
