Архивная модель ТРМ502 ОВЕН реле-регулятор температуры с термопарой ТХК
|
С 27 марта 2023 года компания ОВЕН останавливает производство и продажу терморегулятора ТРМ502. ОВЕН ТРМ502 - простой в эксплуатации и недорогой терморегулятор. Предназначен для поддержания температуры в составе полуавтоматов упаковочного оборудования, термопластавтоматов, в термоножах, печах для выпечки и т. д.
Функциональные возможности реле-регулятора ОВЕН ТРМ502:
-
Контроль температуры в диапазоне 0...+400 °С
-
Термопара ТХК – в комплекте поставки
-
Регулирование температуры по двухпозиционному закону
-
Прибор не требует настройки, кроме задания уставки с помощью ручки на лицевой панели
-
Компактный корпус (лицевая панель 48 x 48 мм)
- Высокая помехоустойчивость благодаря встроенному импульсному источнику питания
Документация:
-
Декларация о соответствии на ТРМ502
- Руководство по эксплуатации ТРМ502
 |
|
Двухпозиционный регулятор может использоваться для управления нагревателем или для сигнализации о том, что измеренная величина превысила уставку.
Для защиты реле от случайных переключений в приборе заданы фиксированные значения гистерезиса (±2 °С) и задержки включения и выключения реле (2 с)
|
Технические характеристики
|
Напряжение питания (пост. или перем. тока)
|
90...245 В
47...63 Гц
|
|
Тип датчика
|
преобразователь термоэлектрический ТХК(L)
|
|
Диапазон рабочих температур датчика
|
0...+400 °С
|
|
Количество встроенных выходных э/м реле
|
1
|
|
Максимальный ток, коммутируемый
контактами реле
|
6 А при 220 В 50 Гц
cos  > 0,4
|
|
Точность задания уставки
|
цена деления шкалы
|
|
Гистерезис двухпозиционного регулятора
|
2 °С
|
|
Тип корпуса
|
щитовой
|
|
Cтепень защиты корпуса
|
IP40 (со стороны передней панели)
IP00 (корпус)
|
|
Габаритные размеры
|
48х48х100 мм
|
Технические характеристики термопары
|
Тип термопары, входящей в комплект поставки
|
дТПL014-00.20/2
|
|
Исполнение рабочего спая относительно корпуса
|
изолированный
|
|
Диаметр термоэлектрода
|
0,5 мм
|
|
Длина погружаемой части
|
20 мм
|
|
Длина кабельного вывода
|
2 м
|
|
Примечание: по желанию пользователь может использовать термопару ТХК(L) с другими характеристиками.
|
Схемы подключения
 |
Ручка для задания уставки
|
 |
Свечение зеленого цвета - прибор включен в сеть (выходное реле при этом выключено)
|
 |
Свечение красного цвета – включено выходное реле
|
|
Мигание зеленого цвета – обрыв датчика
|

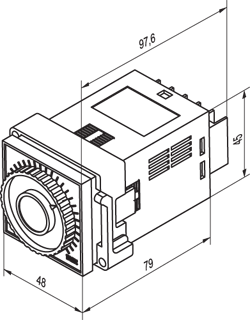

Габаритный чертёж
 |
 |
|
Габаритный чертеж
|
Разметка отверстий в лицевой панели щита под крепление нескольких приборов
|
|
|
| |
Производитель: ОВЕН (Россия)
Категория: Измерители и регуляторы
