Бесконтактные датчики KIPPRIBOR

Бесконтактные индуктивные датчики KIPPRIBOR серии LA

Бесконтактные индуктивные датчики KippriborПрименяются в качестве конечных выключателей в автоматических линиях, станках и т.п. Благодаря нечувствительности к диэлектрикам обладают высокой защищенностью от помех (рук оператора, эмульсии, воды, смазки и т.д.)









Модификации LA12 (цилиндрический М12)

Диапазон рабочих напряжений питания

Схема подключения

Коммутация срабатывания

Модификация (утапливаемое исполнение)

Модификация (неутапливаемое исполнение)

DC 6…36 В

NPN

НО

LA12-2N1

LA12M-5N1

НЗ

LA12-2N2

LA12M-5N2

«ИЛИ»

LA12-2N4

LA12M-5N4

PNP

НО

LA12-2P1

LA12M-5P1

НЗ

LA12-2P2

LA12M-5P2

«ИЛИ»

LA12-2P4

LA12M-5P4

Двухпроводная

НО

LA12-2D1

LA12M-5D1

НЗ

LA12-2D2

LA12M-5D2

AC 90…250 В

Двухпроводная

НО

LA12-2A1

LA12M-5A1

НЗ

LA12-2A2

LA12M-5A2

Номинальное расстояние срабатывания

2 мм±15%

5 мм±15%

Номинальная частота срабатывания (DC/AC)

1,5 КГц/25Гц

0,4 КГц/25Гц

Тип присоединения

Кабель (1,5 м)

Диапазон рабочих температур

-25…+60 С

Номинальный ток

200 mA

Индикация срабатывания

Светодиод

Материал корпуса

Никелированная латунь



Модификации LA18 (цилиндрический М18)

Диапазон рабочих напряжений питания

 Схема подключения

Коммутация срабатывания

Модификация (утапливаемое исполнение)

Модификация (неутапливаемое исполнение)

DC 6…36 В

NPN

НО

LA18-5N1

LA18M-10N1

НЗ

LA18-5N2

LA18M-10N3

«ИЛИ»

LA18-5N4

LA18M-10N4

PNP

НО

LA18-5P1

LA18M-10P1

НЗ

LA18-5P2

LA18M-10P2

«ИЛИ»

LA18-5P4

LA18M-10P4

Двухпроводная

НО

LA18-5D1

LA18M-10D1

НЗ

LA18-5D2

LA18M-10D2

AC 90…250 В

Двухпроводная

НО

LA18-5A1

LA18M-10A1

НЗ

LA18-5A2

LA18M-10A2

«ИЛИ»

LA18-5A3

LA18M-10A3

Номинальное расстояние срабатывания

5 мм±15%

10 мм±15%

Номинальная частота срабатывания (DC/AC)

1,5 КГц/25Гц

0,4 КГц/25Гц

Тип присоединения

Кабель (1,5 м)

Диапазон рабочих температур

-25…+60 С

Номинальный ток

200 mA

Индикация срабатывания

Светодиод

Материал корпуса

Никелированная латунь



Модификации LA30 (цилиндрический М30)

Диапазон рабочих напряжений питания

Схема подключения

Коммутация срабатывания

Модификация (утапливаемое исполнение)

Модификация (неутапливаемое исполнение)

DC 6…36 В

NPN

НО

LA30-10N1

LA30M-18N1

НЗ

LA30-10N2

LA30M-18N3

«ИЛИ»

LA30-10N4

LA30M-18N4

PNP

НО

LA30-10P1

LA30M-18P1

НЗ

LA30-10P2

LA30M-18P2

«ИЛИ»

LA30-10P4

LA30M-18P4

Двухпроводная

НО

LA30-10D1

LA30M-18D1

НЗ

LA30-10D2

LA30M-18D2

AC 90…250 В

Двухпроводная

НО

LA30-10A1

LA30M-18A1

НЗ

LA30-10A2

LA30M-18A2

«ИЛИ»

LA30-10A3

LA30M-18A3

Номинальное расстояние срабатывания

10 мм±15%

18 мм±15%

Номинальная частота срабатывания (DC/AC)

0,4 КГц/25Гц

0,1 КГц/25Гц

Тип присоединения

Кабель (1,5 м)

Диапазон рабочих температур

-25…+60 С

Номинальный ток

200 mA

Индикация срабатывания

Светодиод

Материал корпуса

Никелированная латунь

Схемы подключения

Диапазон рабочих напряжений питания

Схема подключения

Коммутация срабатывания

Схема включения нагрузки

DC 6…36 В

NPN

НО

 la-1x-pic-01

НЗ

 la-1x-pic-02

«ИЛИ»

 la-1x-pic-03

PNP

НО

 la-1x-pic-04

НЗ

 la-1x-pic-05

«ИЛИ»

 la-1x-pic-06

Двухпроводная

НО

 la-1x-pic-7

НЗ

 la-1x-pic-08

AC 90…250 В

Двухпроводная

НО

 la-1x-pic-09





НЗ

 la-1x-pic-10





«ИЛИ»

 la-1x-pic-11

Габаритные размеры



Бесконтактные индуктивные датчики KIPPRIBOR LA12 габариты
неутапливаемое исполнение
Бесконтактные индуктивные датчики KIPPRIBOR LA12 габариты
утапливаемое исполнение







Бесконтактные индуктивные датчики KIPPRIBOR LA18 габариты
неутапливаемое исполнение
Бесконтактные индуктивные датчики KIPPRIBOR LA18 габариты
утапливаемое исполнение







Бесконтактные индуктивные датчики KIPPRIBOR LA30 габариты
неутапливаемое исполнение
Бесконтактные индуктивные датчики KIPPRIBOR LA30 габариты
утапливаемое исполнение





Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR серии LK в прямоугольном корпусе



Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR серии LK в прямоугольном корпусеГлавная особенность индуктивных бесконтактных датчиков (выключателей) серии LK заключается в том, что они реагируют на появление металлического предмета в зоне их действия, поэтому они предназначены для сигнализации конечного или промежуточного положения металлического объекта в автоматических линиях, станках и т.п.
Индуктивные бесконтактные выключатели серии LK имеют компактный пластиковый корпус, поэтому удобны для установки в ограниченном пространстве, а также в местах, где установка датчиков в цилиндрическом корпусе невозможна либо затруднена.

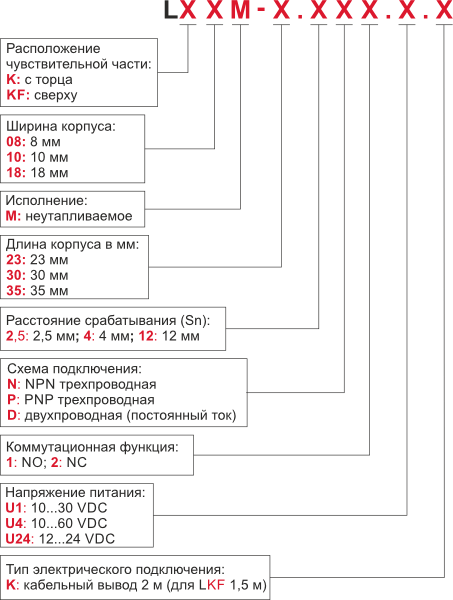

Таблица выбора прямоугольных индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK





Ширина корпуса 8 мм (Для крепления на плоскость)



Габаритный чертеж Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация
Индуктивные бесконтактные датчики 8мм 10…30 VDC NPN
трехпроводная
NO 2,5 мм 500 Гц LK08M-23.2,5N1.U1.K
NC LK08M-23.2,5N2.U1.K
PNP
трехпроводная
NO LK08M-23.2,5P1.U1.K
NC LK08M-23.2,5P2.U1.K



Ширина корпуса 11 мм (Для крепления на плоскость)



Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация
Индуктивные бесконтактные датчики - 11мм 12…24 VDC NPN
трехпроводная
NO 4 мм 500 Гц LK11M-30.4N1.U24.K
NC LK11M-30.4N2.U24.K
PNP
трехпроводная
NO LK11M-30.4P1.U24.K
Индуктивные бесконтактные датчики - 11мм NPN
трехпроводная
NO LKF11M-30.4N1.U24.K
PNP
трехпроводная
NO LKF11M-30.4P1.U24.K



Ширина корпуса 18 мм (Для крепления на плоскость)



Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация
Ширина корпуса 18 мм 10…30 VDC NPN
трехпроводная
NO 4 мм 500 Гц LK18M-35.4N1.U1.K
NC LK18M-35.4N2.U1.K
PNP
трехпроводная
NO LK18M-35.4P1.U1.K
NC LK18M-35.4P2.U1.K
10…60 VDC двухпроводная NO LK18M-35.4D1.U4.K
NC LK18M-35.4D2.U4.K
10…30 VDC NPN
трехпроводная
NO 12 мм LK18M-35.12N1.U1.K
NC LK18M-35.12N2.U1.K



Технические характеристики


Параметр Значение параметра
Ширина корпуса 8 мм Ширина корпуса 11 мм Ширина корпуса 18 мм
Напряжение питания 10…30 VDC 12…24 VDC 10…30 VDC
10…60 VDC
Номинальный ток нагрузки ≤ 100 мА ≤ 200 мА ≤ 200 мА
Ток утечки ≤ 0,01 мА
Падение напряжения ≤ 1,5 В
Защита от перегрузки да нет да
Точка срабатывания защиты 120 мА - 220 мА
Защита от переполюсовки да
Защита от короткого замыкания нет
Гистерезис переключения ≤ 15 % Sr(1)
Точность повторения ≤ 1 % Sr(1)
Индикация срабатывания Светодиод
Материал корпуса Поликарбонат ABS пластик
Материал активной части Поликарбонат ABS пластик
Температура эксплуатации -25…+70 °C
Температурная погрешность ≤ 10 % Sr(1)
Степень защиты IP 67
Электрическое подключение Кабельный вывод, длина 1,5 или 2 м

(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.

Схемы подключения



Трехпроводные, NPN, NO (LK/LKF•M-•.•N1.U•.K) Трехпроводные, PNP, NO (LK/LKF•M -•.•P1.U•.K)
Трехпроводные, NPN, NO (LK/LKF•M-•.•N1.U•.K) Трехпроводные, PNP, NO (LK/LKF•M -•.•P1.U•.K)
Трехпроводные, NPN, NC (LK•M -•.•N2.U1.K) Трехпроводные, PNP, NC (LK•M -•.•P2.U1.K)
Трехпроводные, NPN, NC (LK•M -•.•N2.U1.K) Трехпроводные, PNP, NC (LK•M -•.•P2.U1.K)
Двухпроводные, NO (LK18M-35.4D1.U4.K) Двухпроводные, NC (LK18M-35.4D2.U4.K)
Двухпроводные, NO (LK18M-35.4D1.U4.K) Двухпроводные, NC (LK18M-35.4D2.U4.K)

Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR серии LK в компактном прямоугольном корпусе
