Датчики уровня поплавковые

Датчики уровня поплавковые ПДУПоплавковые датчики уровня – одни из самых недорогих и, вместе с тем, надежных устройств для измерения уровня жидкостей. Поплавковыедатчики уровня ОВЕН ПДУ могут использоваться для контроля уровня самых разных продуктов, например сточных вод, химически агрессивных жидкостей или пищевых продуктов. Поплавковые датчики уровня устойчивы к пене и пузырькам в жидкости и могут работать с вязкими жидкостями.

Датчики уровня ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

Пример области применения поплавковых датчиков – контроль уровня жидкости в транспортных средствах. Прежде всего, это задачи по контролю объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Конструкция датчиков ОВЕН ПДУ очень проста. Датчик имеет поплавок, передвигающийся по вертикальному штоку (рис. 2). Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита.

Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости (рис. 1). В этом случае поплавок с магнитом крепится на шарнире, а герконовый выключатель в корпусе датчика. Такие датчики срабатывают, когда жидкость достигает поплавка и предназначены для сигнализации предельного уровня.

Датчики ОВЕН ПДУ могут работать при температурах до 105 °С в химически агрессивных средах. Материал - нержавеющающая сталь (12X18H10T).

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.



Стоимость на стандартные изделия

Датчик Цена (с НДС)
ПДУ-1.1 1 121 руб
ПДУ-2.1 1 121 руб
ПДУ-3.1 1 652 руб



Варианты крепления датчиков уровня

Варианты крепления датчиков ОВЕН ПДУ

Возможно два варианта крепления: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1).

Вертикальное крепление позволяет отслеживать как промежуточные, так и предельные (переполнение, недолив) уровни, горизонтальное – только промежуточные уровни.

Датчик ПДУ-3.1, имеющий шарообразный поплавок, может работать с более вязкими жидкостями.

Варианты крепления датчиков ОВЕН ПДУ
Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию контакта датчика уровня.
Варианты крепления датчиков ОВЕН ПДУ

Если резервуар имеет конструкцию, показанную на рисунке, то возможен вариант вертикального крепления трех датчиков ПДУ-2.1 или ПДУ-3.1 с отслеживанием промежуточного уровня.

Датчики подключаются к сигнализатору уровня, например ОВЕН САУ-М6.

Документация

  Декларация о соответствии на ПДУ

  Сертификат взрывозащиты ПДУ

Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0 Exia IIC T6 Х

Взрывозащищенные датчики предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Основные технические характеристики:

  • Выход: 1 или 2 нормально-разомкнутых реле.
  • Максимально допустимое напряжение – до 31,8 В / ток – до 88,0 мА.
  • Погрешность срабатывания: ± 5,0 мм.
  • Класс пылевлагозащиты – IP67.
  • Максимальное избыточное давление в емкости – 15,0 атм.
  • Температура окружающей среды: от -40 до +130 ºС.

Другие технические характеристики и внешний вид идентичны стандартным ПДУ.

Сертификат взрывозащиты Скачать

Габаритные чертежи

Поплавковый датчик уровня горизонтального крепления ПДУ-1.1

Поплавковый датчик уровня горизонтального крепления

ПДУ-1.1

Поплавковый датчик уровня вертикального крепления

Поплавковый датчик уровня вертикального крепления

(цилиндрический поплавок, 25х25 мм)

                            ПДУ-2.1                                   ПДУ-2.1.100 ( заказная позиция)

ДАТЧИКИ ПОЛАВКОВЫЕ 2-Х УРОВНЕВЫЕ

Поплавковый датчик 2-х уровневый вертикального крепления
(2 -цилиндрических поплавка, 25х25 мм)
ПДУ-2.2.L1.L2 (L1>L2, кратность размерного шага 100 мм)

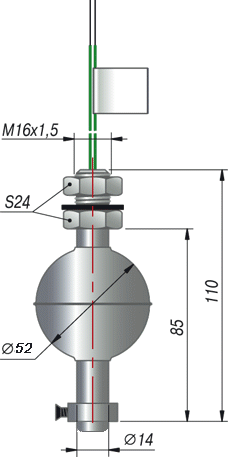

Поплавковый датчик уровня вертикального крепления

Поплавковый датчик уровня вертикального крепления

(шарообразный поплавок, D=52 мм)

ПДУ-3.1



Технические характеристики

Количество измеряемых уровней

1 - 2 *

Расположение оси крепежного отверстия датчика в резервуаре

горизонтально

Положение контакта при осушении датчика (поплавок датчика расположен внизу по отношению к месту закрепления)

нормально разомкнутый

Материал

нержавеющая сталь (12Х18Н10Т)

Плотность измеряемой среды

>=0,70 г/см3

Температура измеряемой среды

-40...+105 °С

Давление измеряемой среды

не более 1,5 МПа (15 кгс/см2)

Максимальная коммутируемая мощность

10 Вт

Максимальный коммутируемый ток

0,5 А

Максимальное коммутируемое напряжение постоянного тока

180 В

Количество срабатываний при напряжении коммутации =24 В, токе 0,25 А

1х106

 Степень защиты рабочей части датчика

 IP67

 Длина кабельного вывода

 0,5 м

Возможно изготовление модификаций во взрывозащищенном исполнении (конец 2013 г.)

* для моделей ПДУ-Х.2.L1.L2

Модификации поплавковых датчиков уровня ПДУ



Одноуровневые поплавковые датчики уровня ПДУ



стандарт

длина до 500 мм, (кратность 100мм)

длина от 600 до 1000 мм, (кратность 100мм)

длина от 1100 до 2100 мм, (кратность 100мм)

ПДУ-1.1 1 121,00р. 1 121,00р. 1 357,00р. 1 652,00р.
ПДУ-2.1 1 121,00р. 1 121,00р. 1 357,00р. 1 652,00р.
ПДУ-3.1 1 652,00р. 1 652,00р. 1 888,00р. 2 124,00р.



Двухуровневые поплавковые датчики уровня ПДУ



общая длина до 500 мм(L1),(кратность 100мм)

общая длина от 600 до 1000 мм(L1), (кратность 100мм)

общая длина от 1100 до 2100 мм(L1), (кратность 100мм)

ПДУ-1.2 уточняйте уточняйте уточняйте
ПДУ-2.2.L1.L2 1 357,00р. 1 534,00р. 1 711,00р.
ПДУ-3.2.L1.L2 1 652,00р. 1 888,00р. 2 124,00р.

L1- длина штока до нижнего уровня, мм

L2- длина штока до верхнего уровня, мм

L2min=15 мм; L1max=2100 мм;



Аналоговые датчик уровня серии ПДУ-И

наименование



фиксированная длина, мм

ПДУ-И.250   4 779,00р.
ПДУ-И.500   5 959,00р.
ПДУ-И.750   7 139,00р.
ПДУ-И.1000   8 673,00р.
ПДУ-И.1500   10 679,00р.
ПДУ-И.2000   12 803,00р.
ЯЩИК  обязательно для датчиков длиной 1500 мм и более 708,00р.



Поплавковые датчики уровня ПДУ-И



Недорогие надежные устройства для измерения уровня жидкостей с выходным сигналом 4…20 мА.

Датчики предназначены для работы при температуре от – 60 до + 125 °С.


Принцип работы поплавкового датчика уровня

Магнитный поплавковый уровнемер конструктивно состоит из измерительного стержня и магнитного поплавка, перемещающегося вдоль стержня. Внутри стержня установлены герконы с шагом 1 геркон на10 ммдлины. При изменении вертикального положения поплавка вдоль чувствительного стержня в результате подъема или спада уровня жидкости изменяется выходное сопротивление датчика, которое обрабатывается измерительной схемой и преобразуется в аналоговый токовый сигнал 4…20 мА. Таким образом, выходной сигнал аналогового уровнемера прямо пропорционален уровню жидкости. В качестве чувствительного элемента в датчиках используются магниточувствительные герконы в герметичных пластиковых корпусах.


Цены ПДУ-И.Х

Модификация

Цена (с НДС)

ПДУ-И.250

4 799

ПДУ-И.500

5 959

ПДУ-И.750

7 139

ПДУ-И.1000

8 673

ПДУ-И.1500

10 679

ПДУ-И.2000

12 803

Х – диапазон измерения, мм (см. чертеж – размер L)

Возможно изготовление модификаций во взрывозащищенном исполнении (конец .2014 г.)



На сегодняшний момент выпускаются датчики только приведенных выше длин



Документация







Наименование параметра

Значение

Электрические параметры

Схема подключения

Двухпроводная

Род питающего тока

Постоянный

Напряжение питания, В

10…36

Выходной сигнал, мА

4…20

Потребляемая мощность, Вт, не более

1

Сопротивление нагрузки, Ом, не более

определяется по формуле: (U – 8)·50,
где U – напряжение питания, В

Метрологические характеристики

Диапазон измерений уровня, мм

от 0 до 250...2000
(в зависимости от исполнения)

Дискретность измерения уровня (разрешающая
способность), мм

10

Погрешность измерения уровня, мм

±(10 + 0,01·L ),
где L – диапазон измерений уровня

Дополнительная погрешность измерения от температуры,
% на 10 °С, не более

0,2

Конструктивные параметры

Расположение оси крепежного отверстия датчика в
резервуаре

Вертикально

Типоразмер присоединительной резьбы

G2

Размер «под ключ», мм

36

Диаметр наружной оболочки соединительного кабеля, мм

4...8

Сечение соединительных проводов, мм2

0,2…2

Материал рабочей части датчика

Сталь 12Х18Н10Т

Степень защиты по ГОСТ 14254

IP65

Взрывобезопасные параметры*

Маркировка взрывозащиты

0ExiaIICT4

Максимальное входное напряжение Ui, В

31,8

Максимальный входной ток Ii, мА

88

Максимальная внутренняя емкость Ci, мкФ

0,05

Максимальная внутренняя индуктивность Li, мГн

0,1





* - только для датчиков во взрывобезопасном исполнении ( информацию уточняйте в тех поддержке. Начало продаж 3-4 квартал 2013 года).



Вес поплавкового датчика уровня ПДУ-И





Наименование Длина L, мм Масса, кг
ПДУ-И.250 300 1,3
ПДУ-И.500 550 1,5
ПДУ-И.750 800 1,7
ПДУ-И.1000 1050 1,9
ПДУ-И.1250 1300 2,1
ПДУ-И.1500 1550 2,3
ПДУ-И.1750 1750 2,5
ПДУ-И.2000 2050 2,7









Условия эксплуатации





  • Температура окружающей среды от минус 40 до +85 °С;
  • Температура рабочей среды от минус 55 до +125 °С;
  • Давление рабочей среды не более 4 МПа;
  • Плотность рабочей среды не менее 0,65 г/см3;
  • Рабочая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

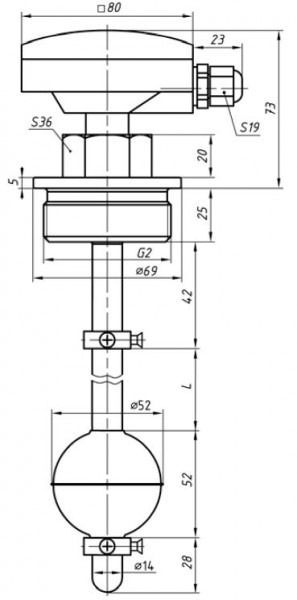

Габаритные и присоединительные размеры датчиков

Габаритные и присоединительные размеры датчиков ПДУ-И





Обозначения датчика:

ПДУ-И.Х

X – длина датчика, преобразуемая в аналоговый токовый сигнал 4…20 мА (физическая длина датчика отличается от длины Х – см. габаритные чертежи датчика)
