Термопреобразователи сопротивления ОВЕН ДТС-EХ типа ТСМ, ТСП во взрывозащищенном исполнении

Термопреобразователи ДТС во взрывозащищенном исполнении предназначены для непрерывного измерения температуры различных рабочих сред (пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не агрессивных к материалу корпуса датчика. Могут применяться для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ.


Маркировка взрывозащиты - 0ExiaIICТ1...Т6 X

Датчики с такой маркировкой можно устанавливать во взрывоопасной зоне с применением барьера искрозащиты, например барьера ОВЕН ИСКРА.

Термопреобразователи выдерживают в течение 1 мин напряжение переменного тока 500 В, приложенное относительно корпуса датчика.

Термопреобразователи сопротивления ДТС-EХ типа ТСМ, ТСП во взрывозащищенном исполнении

Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой. Возможно также их изготовление с трубной резьбой по спец. заказу.

Документация

  Сертификат взрывозащиты для термопреобразователей сопротивления ДТС во взрывозащищенном исполнении (ДТС xx4, ДТС xx5)

  Сертификат средств измерений ДТС (Россия)

  Сертификат соответствия ГАЗПРОМСЕРТ для ДТС

  Сертификат средств измерений ДТП (Беларусь)

  Свидетельство о типовом одобрении ДТС

Конструктивные исполнения термосопротивлений ДТC-EX с кабельным выводом (модели ХХ4) во взрывозащищенном исполнении

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

 Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

014

D=5 мм

латунь

20

024

D=8 мм

сталь

12Х18Н10Т

30

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

034

D=5 мм,

M=8х1 мм

латунь

20

044

D=8 мм,

M=12х1,5 мм

сталь

12Х18Н10Т

30

 Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

054

D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм

сталь

12Х18Н10Т



60, 80, 100, 120,

160, 180, 200, 250, 320, 400, 500, 630, 800,1000





064

D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

074

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

194

D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводомостальное  см. модель 074

084

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

   Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

094

D=6 мм, D1=13 мм

104

D=8 мм, D1=18 мм

114

D=10 мм, D1=18 мм

 Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом





124

D=6 мм,

M=16х1,5 мм**, S=17 мм

10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500

134

D=8 мм,

M=20х1,5 мм**, S=22 мм

144

D=10 мм,

M=20х1,5 мм**, S=22 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводомостальное  см. модель 144











154

D=10 мм,

M=20х1,5 мм**, S=22 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом



164***

D=3 мм, D1=10 мм

60, 80, 100,

120, 160, 200,

250, 320

174

D=5 мм, D1=10 мм

184

D=6 мм, D1=10 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

204

M=10х1 мм, S=14 мм

латунь

40, 65

 Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом 224 Датчик накладной на трубопровод диаметром от 20 до 200 мм  латунь  43

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой
*** Изготавливаем только Pt00.



Обозначение при заказе

Модификации при заказе ДТС

Пример обозначения при заказе:

ОВЕН ДТС054-50М.В3.60/1.Ех-Т4

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 60 мм, длина кабельного вывода 1 м, во взрывозащищенном исполнении, температурный класс Т4 (температура контролируемой среды до 130 °С).



Конструктивные исполнения термосопротивлений ДТC-EX с коммутационной головкой (модели ХХ5) во взрывозащищенном исполнении

Конструктивное исполнение

Модель

Параметры

Длина монтажной части L*, мм

Модели с коммутационной головкой (ХХ5)

015

D = 8 мм

L, мм 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

025

D = 10 мм

Модели с коммутационной головкой (ХХ5)

035

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

L, мм 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

045

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

145

D = 6 мм, M = 20х1,5 мм**, S = 22 мм

Модели с коммутационной головкой (ХХ5)  остальное см. мод. 045

055

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

L, мм 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Модели с коммутационной головкой (ХХ5)

065

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

075

D = 10 мм, M = 20х1,5 мм**, S = 27 мм

085

D = 10 мм, M = 27х2 мм**, S = 32 мм

Модели с коммутационной головкой (ХХ5)

095

D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм

Модели с коммутационной головкой (ХХ5)

105

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.



Конструктивное исполнение коммутационной головки для ДТС-EX моделей ХХ5

Конструктивное исполнение  головки

(стандартное исполнение)

(увеличенная)

Пластмассовая

Модели с коммутационной головкой (ХХ5)

 Пластмассовая (увеличенная)

Металлическая

Металлическая (стандартное исполнение)

 Модели с коммутационной головкой (ХХ5)

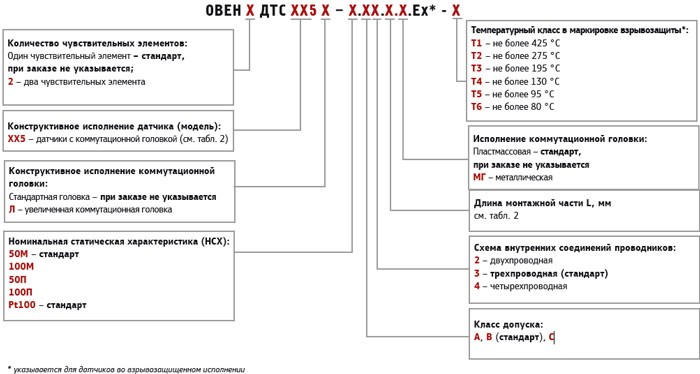

Обозначение при заказе

Термопреобразователи сопротивления ДТС-EХ типа ТСМ, ТСП во взрывозащищенном исполнении
Модели датчиков с резьбовым креплением могут быть изготовлены с трубной резьбой по спец. заказу.

Пример обозначения при заказе: ДТС045-100П.В3.120.Ех-Т4.

Это означает, что изготовлению и поставке подлежит термопреобразователь сопротивления платиновый 100П, модель 045, класс В, с трехпроводной схемой соединений, длина монтажной части 120 мм, с пластмассовой коммутационной головкой, во взрывозащищенном исполнении, температурный класс Т4 (температура окружающей и контролируемой среды до 130 °С).

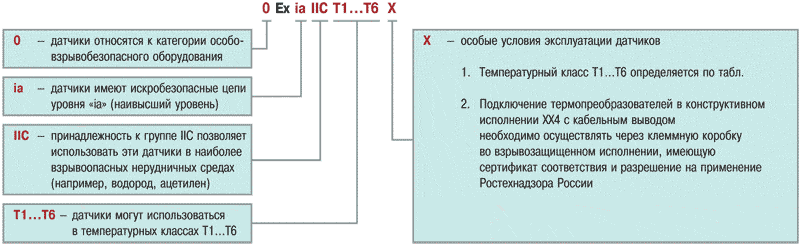

Расшифровка маркировки взрывозащиты

Расшифровка маркировки взрывозащиты


Температурный класс в маркировке взрывозащиты*

Температурный класс в маркировке взрывозащиты

Т1

Т2

Т3

Т4

Т5

Т6

Температура окружающей и контролируемой среды, °С, не более

425

275

195

130

95

80

Технические характеристики:

Характеристика

ДТСХХ4-ЕХ

ДТСХХ5-ЕХ

Номинальная статическая характеристика (НСХ)

50М; 100М

50П; 100П; Pt100

50М; 100М

50П; 100П; Pt100

Рабочий диапазон измеряемых температур*

–50...+150 °С

–50...+250 °С

–50...+180 °С

–50...+500 °С

Класс допуска

В; С

А; В; С

В; С

А; В; С

Группа климатического исполнения

Д2, Р2

Д2, Р2

Условное давление

10 МПа

10 МПа

Величина рабочего тока, не более

5 мА

5 мА

Показатель тепловой инерции, не более

10...30 с

10...30 с

Количество чувствительных элементов

1 шт.

1 шт.; 2 шт.

Сопротивление изоляции, не менее

100 МОм

100 МОм

Схема соединения внутренних проводников

2-х, 3-х, 4-х проводная

2-х, 3-х, 4-х проводная

Степень защиты по ГОСТ 14254

IP54

IP54

Материал защитной арматуры

сталь 12Х18Н10Т (мод. 024, 044–184);
латунь (мод. 014, 034, 204)

сталь 12Х18Н10Т

Маркировка взрывозащиты

0ExiaIIC T1...T6

0ExiaIIC T1...T6

Температурный класс в маркировке взрывозащиты

T4...T6

T3...T6

T4...T6

T1...T6
