Термопреобразователи ОВЕН с унифицированным выходным сигналом ДТС.И, ДТП.И

Назначение

Компания ОВЕН производит модели датчиков с встроенным программируемым нормирующим преобразователем НПТ-2, т.е. датчики с выходным сигналом тока 4…20 мА. Данные датчики изготавливаются на базе производимых компанией ОВЕН термометров сопротивления (50М, 100П, Pt100) и термопар (ХК(L), ХА(К)) и встраиваемых в их головки нормирующего преобразователя НПТ-2 (таблетки).
Для термометров сопротивления предусмотрено 6 стандартных температурных диапазонов преобразования, а для термоэлектрических преобразователей – 4. При помощи преобразователя АС7 или НП-КП20 датчик можно подключить к ПК и настроить его на нужный диапазон преобразования.


Перечень изготавливаемых моделей датчиков  с выходным сигналом 4…20мА

Тип

Модели

Эскизы моделей

Термометры сопротивления 015, 025, 035, 045, 145, 055, 065, 075, 085, 095, 105 Ссылка
Термопары 015, 025, 035, 045, 055, 065, 075, 085, 095, 105, 185, 195, 205, 215, 265 Ссылка

Возможности

Датчики с выходным сигналом 4…20мА позволяют:

  • подключать отечественные датчиками температуры к контроллерам зарубежных производителей;
  • увеличивать длину линии связи «измерительный прибор \ датчик температуры»;
  • подключить к одному датчику несколько измерителей;
  • снизить влияние помех на линию связи «прибор \ датчик».

Достоинства

По сравнению с продуктами других заводов датчики ОВЕН имеет ряд достоинств:

  • высокая точность;
  • датчики ОВЕН внесены в реестр средств измерений РФ;
  • высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА;
  • высокая надежность. Датчики ОВЕН с выходным сигналом 4…20мА сооветствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А;
  • высокая временная стабильность;
  • широкий диапазон рабочих температур окружающий среды: -40…+85оС.

Документация

  Сертификат средств измерений ДТП (Кахастан (рус))

  Сертификат средств измерений ДТП, ДТПКХХ1, ДТПLХХ1 (Россия)

  Сертификат средств измерений ДТС (Казахстан)

  Сертификат соответствия ГАЗПРОМСЕРТ для ДТС

  Сертификат соответствия ГАЗПРОМСЕРТ для ДТП

  Декларация о соответствии на ДТС

  Декларация о соответствии на ДТП

  Свидетельство о типовом одобрении ДТС

  Свидетельство о типовом одобрении ДТП



ермопреобразователей сопротивления типа ДТС-И со встроенным нормирующим преобразователем НПТ ХХ5

Конструктивное исполнение

Модель

Параметры

Длина монтажной части L*, мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

015

D = 8 мм

L, мм
80, 100,
120, 160,
200, 250, 320, 400, 500,
630, 800, 1000, 1250,
1600, 2000

025

D = 10 мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

035

D = 8 мм, M = 20х1,5 мм**,
S = 22 мм

L, мм
60, 80, 100, 120,160,
200, 250, 320, 400, 500,
630, 800, 1000, 1250,
1600, 2000

045

D = 10 мм, M = 20х1,5 мм**,
S = 22 мм

145

D = 6 мм, M = 20х1,5 мм**,
S = 22 мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ
остальное см. мод. 045

055

D = 10 мм, M = 20х1,5 мм**,
S = 22 мм

L, мм
80, 100, 120,160,
200, 250, 320, 400, 500,
630, 800, 1000, 1250,
1600, 2000

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

065

D = 8 мм, M = 20х1,5 мм**,
S = 27 мм

075

D = 10 мм, M = 20х1,5 мм**,
S = 27 мм

085

D = 10 мм, M = 27х2 мм**,
S = 32 мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

095

D = 10 мм, D1 = 18 мм, M = 20х1,5**,
S = 22 мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

105

D = 8 мм, M = 20х1,5 мм**,
S = 27 мм

* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.



Конструктивное исполнение коммутационной головки для ДТС-И

Конструктивное исполнение  головки

(стандартное исполнение)

(увеличенная)

Пластмассовая

Модели с коммутационной головкой (ХХ5)

 Пластмассовая (увеличенная)

Металлическая

Металлическая (стандартное исполнение)

 Модели с коммутационной головкой (ХХ5)



Обозначение при заказе

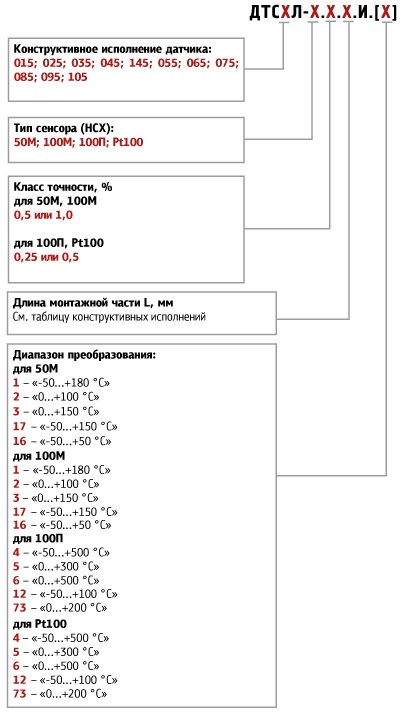

Схема обозначения термоментров сопротивления с выходным сигналом 4...20мА
ДТС-И со встроенным нормирующим преобразователем. Схема обозначения термометров сопротивления с выходным сигналом 4...20 мА
Схема обозначения термометров сопротивления с

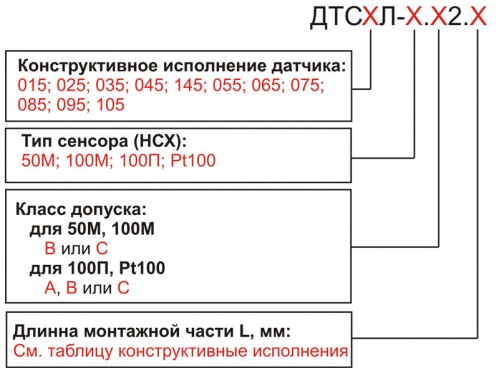

Термопреобразователи сопротивления типа ДТС с увеличенной коммутационной головкой без НПТ.

Если вам необходим датчик с диапазоном преобразования, отличным от моделей с встроенным нормирующим преобразователем, выпускаемых ОВЕН, предлагаем отдельно приобрести нормирующий преобразователь НПТ с необходимым диапазоном и к нему заказать датчик.

Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры, с следующими отличиями:

  • после обозначения конструктивного исполнения (модели) датчика, указывается заглавная буква "Л" (Луцкая), указывающая на то что датчик выполнен с увеличенной комутационной головкой;
  • в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «И», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом 4…20мА;
  • в конце маркировки в скобках указывается диапазон температур преобразования, обозначенный цифрой (1-10).

Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

Конструктивное исполнение

Модель (см. обозначение при заказе)

Параметры



Материал защитной арматуры (диапазон температур)

Длина монтажной части L*, мм

ДТПL

ДТПК

Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

015

D=8 мм

сталь 12Х18Н10Т

(-200…+600 °С)





сталь 12Х18Н10Т

(-200…+800 °С)

60, 80, 100,

120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000



025

D=10 мм

сталь 12Х18Н10Т

(-200…+800 °С)

или 08Х20Н14С2

(-200…+900 °С)

Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

035

D=8 мм,

M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т

(-200…+800 °С)

045

D=10 мм,

M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т (-200…+800 °С)

или 08Х20Н14С2 (-200…+900 °С)

 остальное  см. модель 045

Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

055

D=10 мм,

M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т (-200…+800 °С)



Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

065

D=8 мм,

M=20х1,5 мм**, S=27 мм

075

D=10 мм,

M=20х1,5 мм**, S=27 мм

сталь 12Х18Н10Т (-200…+800 °С) или 08Х20Н14С2 (-200…+900 °С)

085

D=10 мм,

M=27х2 мм**, S=32 мм

Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

095

D=10 мм,

M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т (-200…+800 °С)





Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

105

D=10 мм,

M=20х1,5 мм**, S=27 мм

Подвижный штуцер

Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

185

D=10 мм,

M=22х1,5 мм**, S=27 мм



80, 100, 120, 160,200, 250, 320, 400

195

D=10 мм,

M=27х2 мм**, S=27 мм

Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

205

D=10 мм, M=22х1,5 мм**, S=27 мм,

R=9,5 мм

215

D=10 мм,

M=27х2 мм**, S=32 мм,

 R=12 мм

 Термопары типа ДТПК (ХА), ДТПL(ХК) с выходным сигналом 4...20 мА (модели ХХ5)

265

D=6 мм,

M=22х1,5 мм**, S=27 мм

80, 100, 120,  160, 200, 250, 320, 400, 500, 630, 800, 1000



Конструктивное исполнение коммутационной головки для ДТП-И

Конструктивное исполнение  головки

(стандартное исполнение)

(увеличенная)

Пластмассовая

Модели с коммутационной головкой (ХХ5)

 Пластмассовая (увеличенная)

Металлическая

Металлическая (стандартное исполнение)

 Модели с коммутационной головкой (ХХ5)



Обозначение при заказе

ДТП-И со встроенным нормирующим преобразователем. Схема обозначения термометров сопротивления с выходным сигналом 4...20 мА
ДТП-И со встроенным нормирующим преобразователем. Схема обозначения термометров сопротивления с выходным сигналом 4...20 мА
Схема обозначения термопар с

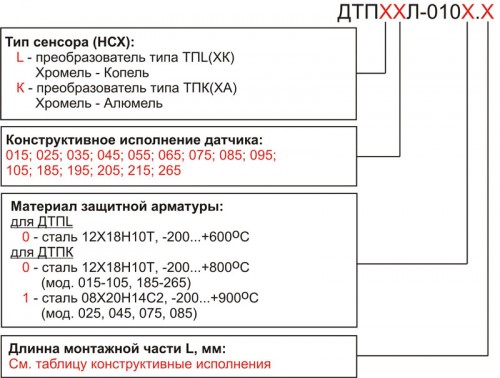

Термопары типа ДТП с увеличенной коммутационной головкой без НПТ.

Если вам необходим датчик с диапазоном преобразования, отличным от моделей с встроенным нормирующим преобразователем, выпускаемых ОВЕН, предлагаем отдельно приобрести нормирующий преобразователь НПТ с необходимым диапазоном и к нему заказать датчик.

Подключение

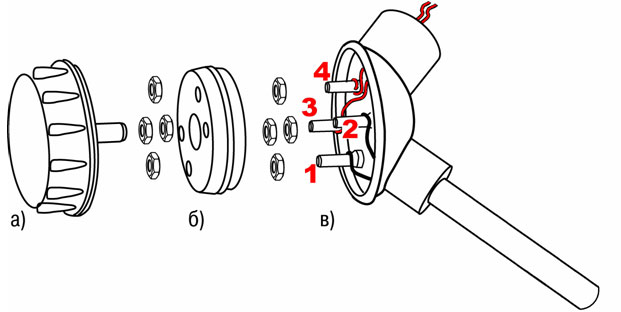

Для подключения коммутационных проводов к датчику температуры с выходным сигналом 4…20мА необходимо:

а) Открутить крышку датчика;

б) Снять нормирующий преобразователь;

в) К клеммам 3 и 4 подключить коммутационные провода. Провод подключенный к клемме 4 подключить к входу "-" (минус) измерительного прибора. Провод подключенный к клемме 3 подключить к минусу источника питания (номинал 24В), плюс источника питания подключить к входу "+" измерительного прибора.

Внимание: при подключении датчика с выходным сигналом тока 4…20мА к измерительным приборам с универсальным входом (поддерживающими изменение как сигналов тока, так и сигналов напряжения) ко входу прибора необходимо подключать шунтирующее сопротивление (см. руководство по эксплуатации на измерительный прибор).

Технические характеристики

Наименование

Значение

Номинальное значение напряжения питания (постоянного тока)

24 В

Диапазон допустимых напряжений питания (постоянного тока)

12 – 36 В

Диапазон выходного тока преобразователя

4 – 20 мА

Вид зависимости «ток от температуры»

линейная

Нелинейность преобразования, не хуже

±0,2%

Разрядность цифро-аналогового преобразователя, не менее

12 бит

Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления, Ом, не более

30

Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более

100

Номинальное значение сопротивления нагрузки
(при напряжении питания 24 В)

250 Ом ±5 %

Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В) *

1200 Ом

Пульсации выходного сигнала

0,6%

Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более

30 мин

Показатель тепловой инерции, не более

20...40 с
