Преобразователи термоэлектрические ОВЕН ХА, ХК, ТПП (ДТПК, ДТПL, ДТПS)

Термопреобразователи предназначены для непрерывного измерения температуры различных рабочих сред (пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), неагрессивных к материалу корпуса датчика.

Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой. Возможно также их изготовление с трубной резьбой по спецзаказу.


Основные критерии правильного выбора термопреобразователей

  • Соответствие измеряемых температур рабочим диапазонам измерений датчиков температуры
  • Соответствие прочности корпуса датчика условиям эксплуатации
  • Правильный выбор длины погружаемой части датчика и длины соединительного кабеля
  • Необходимость взрывозащищенного исполнения для работы на взрывопожароопасных участках (см. Термопреобразователи во взрывозащищенном исполнении).



Термопара представляет собой два разнородных металлических проводника, одним концом соединенных между собой. Соединенные концы проводников называются «холодным» (соединительным) спаем, а свободные конц , подверженные изменению температуры, – «рабочим» (измерительным) спаем.

Документация

  Сертификат средств измерений ДТП (Кахастан (рус))

  Сертификат средств измерений ДТП, ДТПКХХ1, ДТПLХХ1 (Россия)

  Сертификат соответствия ГАЗПРОМСЕРТ для ДТП

  Сертификат средств измерений ДТП (Беларусь)

  Декларация о соответствии на ДТП

  Свидетельство о типовом одобрении ДТП



Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом (таблица моделей ХХ4)

Конструктивное исполнение

Модель

Параметры

Длина монтажной части L*, мм

Модели с кабельным выводом (ХХ4)

014

D = 5 мм

L = 20 мм

024

D = 8 мм

L = 30 мм

Модели с кабельным выводом (ХХ4)

034

D = 5 мм, М = 8х1 мм**

L = 20 мм

044

D = 8 мм, M = 12х1,5 мм**

L = 30 мм

Модели с кабельным выводом (ХХ4)

054

D = 6 мм, М = 16х1,5 мм**, S = 22 мм, h = 9 мм

L, мм 60, 80, 120, 160, 200, 250, 320, 400, 500

064

D = 8 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм

074

D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм

Модели с кабельным вы-водом (ХХ4)  остальное см. мод.074

084

D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм

Модели с кабельным выводом (ХХ4)

094

D = 6 мм, D1 = 13 мм

L, мм 60, 80, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

104

D = 8 мм, D1 = 18 мм

114

D = 10 мм, D1 = 18 мм

Модели с кабельным выводом (ХХ4)

124

D = 6 мм, M = 16х1,5 мм**, S = 17 мм

L, мм 10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500

134

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

144

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

Модели с кабельным вы-водом (ХХ4)  остальное см. мод. 144

154

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

Модели с кабельным выводом (ХХ4)

174

D = 1,5 мм, D1 = 11,8 мм

L, мм 60, 80,  100, 120, 160, 200, 250

184

D = 3 мм, D1 = 11,8 мм

194

D = 5 мм, D1 = 11,8 мм

Модели с кабельным выводом (ХХ4)

204

M = 10х1 мм**, S = 14 мм

L, мм 40, 65

* Длина кабельного вывода l и длина монтажной части L выбираются при зака-зе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.



Обозначение при заказе

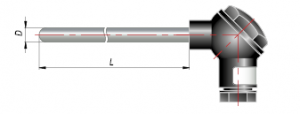

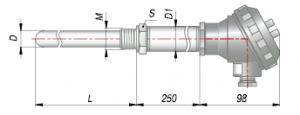

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

 Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

015

D=8 мм

сталь 12Х18Н10Т



60, 80, 100,

120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

025

D=10 мм

сталь 12Х18Н10Т

или

сталь 08Х20Н14С2

 Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

035

D=8 мм,

M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т



045

D=10 мм,

M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т

или

сталь 08Х20Н14С2

 остальное  см. модель 045

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

055

D=10 мм,

M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т



80, 100,

120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

 Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

065

D=8 мм,

M=20х1,5 мм**, S=27 мм

сталь 12Х18Н10Т



60, 80, 100,

120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000



075

D=10 мм,

M=20х1,5 мм**, S=27 мм

сталь 12Х18Н10Т

или

сталь 08Х20Н14С2

085

D=10 мм,

M=27х2 мм**, S=32 мм

сталь 12Х18Н10Т

или

сталь 08Х20Н14С2

 Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

095

D=10 мм,

M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т



 Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

105

D=8 мм,

M=20х1,5 мм**, S=2 мм

Подвижный штуцер

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

185

D=10 мм,

M=22х1,5 мм**, S=27 мм



80, 100, 120,

160, 180,200, 250, 320, 400

195

D=10 мм,

M=27х2 мм**, S=27 мм



Подвижный штуцер

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

205

D=10 мм, M=22х1,5 мм**, S=27 мм, R=9,5 мм

215

D=10 мм,

M=27х2 мм**, S=32 мм,

 R=12 мм



Подвижный штуцер

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

265

D=6 мм,

M=22х1,5 мм**, S=27 мм

80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000

 Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

115***

D=20 мм

ДТПL

сталь 12Х18Н10Т

(-200…+600 °С)



ДТПК

сталь 12Х18Н10Т

(-200…+600 °С)



сталь 15Х25Т

(-200…+1000 °С)



сталь ХН45Ю

(-200…+1100 °С,

до  1200°С при работе в кратковременном режиме



250, 320, 400, 500, 630, 800, 1000, 1250, 1600

 Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

125***

D=20 мм

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

135***

D=20 мм,

M=27х2 мм**

S=32 мм

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

145****

D=12 мм, D1=20 мм

керамика МКРц

(-200…+1100 °С,

1200 °С в кратковременном режиме)

250, 320, 400, 500, 630, 800, 1000, 1250, 1600

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

155

D=20 мм, D1=30 мм

 Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

165

D=20 мм, D1=30 мм

M=27х2 мм**, S=32 мм

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Рекомендуемый диаметр термоэлектродов 3,2 мм.
**** Диаметр термоэлектродов только 1,2 мм.



Конструктивное исполнение коммутационных головок для ДТС и ДТП

Конструктивное

Исполнение  головки

(стандартное исполнение)

(увеличенная)

Пластмассовая

Модели с коммутационной головкой (ХХ5)

 Пластмассовая (увеличенная)

Металлическая

Металлическая (стандартное исполнение)

 Модели с коммутационной головкой (ХХ5)

Примечание:

Модели датчиков 115 – 165 не изготавливаются с увеличенной коммутационной головкой.



Обозначение при заказе

Обозначение при заказе

Пример обозначения при заказе:

ОВЕН ДТПК045-0111.120

Это означает, что к изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 08Х20Н14С2 с диапазоном измерения температуры от -200до +900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.
